在日常生活和生產中，靜電是一種常見的現象。當兩個不同的物體相互接觸和分離時，可能產生靜電。在電子設備中，靜電放電可能會造成電子元器件的損壞。例如，靜電放電產生的瞬間高電壓可能會擊穿半導體器件的絕緣層，導致芯片短路或性能下降。這種損壞可能是永久性的，會使電子設備出現故障。

測試目的：

ESD 測試的主要目的是評估電子元器件對靜電放電的敏感度，通過設備模擬各種靜電放電情況，確定電子元器件能夠承受的靜電放電水平，從而幫助改進產品設計，采取適當?shù)撵o電防護線路，以提高產品的可靠性和穩定性。

人體模型（Human Body Model）測試

測試原理：

模擬人體靜電放電對芯片的影響。人體在行走、接觸物體等活動過程中會積累靜電，當人體接觸芯片引腳等部位時，靜電就會通過芯片放電。在測試中，會使用一個 100pF 的電容和 1.5kΩ 的電阻串聯來模擬人體的靜電放電特性的等效電路。

測試方法：

通過設備模擬施加從幾百伏到幾千伏不等的靜電脈沖。例如，對于一些普通消費類芯片，可能會從 ±500V 開始逐步增加電壓進行測試，并觀察芯片在每次放電后的 IV Curve 曲線是否正常。

芯片測試常用國際標準：

1. MIL-883

2. JS-001

3. ANSI/ESD STM5.1

4. JESD22-A114

5. AEC-Q100-002

機器模型（Machine Model）測試


測試原理：

模擬自動化生產設備對芯片產生的靜電放電。在芯片生產、組裝過程中，自動化機器設備可能會產生靜電并對芯片放電。機器模型中電容一般約為 200pF，電阻接近 0Ω，實驗過程中持續時間和瞬間電流與人體模型差異較大。

測試方法：

將放電設備的電極與芯片引腳接觸，施加符合機器模型特性的靜電脈沖，每次放電后確認 IV Curve 是否正常。


芯片測試常用國際標準：

1. ANSI/ESD STM5.2

2. JESD22-A115

3. AEC-Q100-003

帶電器件模型（Charged Device Model）測試


測試原理：

模擬芯片在生產、運輸、組裝等過程中自身可能會帶上靜電，當它與接地物體接觸時發生放電。這種模型重點關注已經帶電的芯片自身放電對其內部結構的影響。


測試方法：

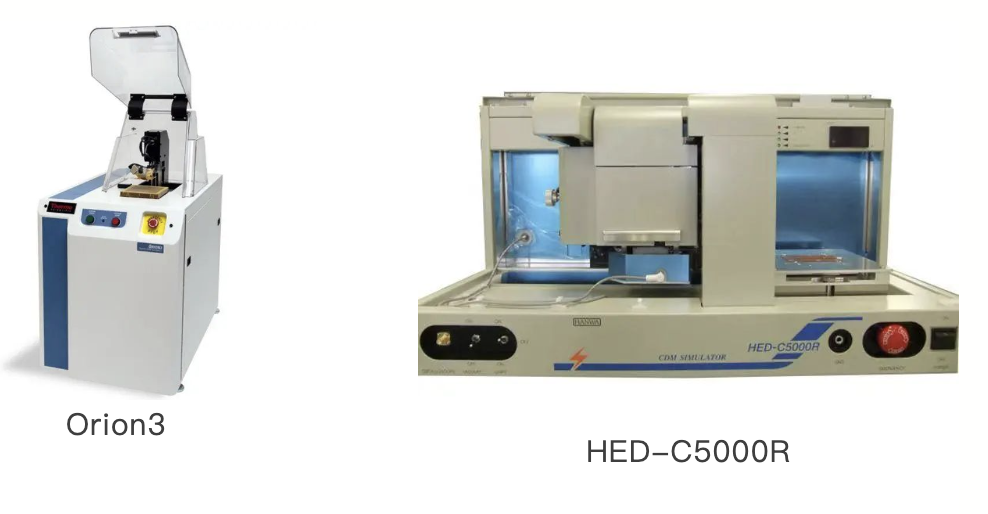

首先通過特殊的充電裝置使芯片帶上一定的靜電電荷，通常是將芯片放置在一個充電盤上 ，利用電場使芯片表面或內部積累電荷。然后讓芯片的引腳或其他導電部分與接地平面接觸，可透過示波器監測芯片引腳在靜電放電過程中的波形變化，通過觀察波形是否出現異常尖峰或振蕩來判斷芯片是否受到靜電干擾。

芯片測試常用國際標準：

1. ESDA STM 5.3.1

2. JESD22-C101

3. JS-002

4. AEC-Q100-011
