在機(jī)械制造等領(lǐng)域，材料質(zhì)量對產(chǎn)品性能與安全起著決定性作用。材料缺陷是機(jī)械產(chǎn)品失效的主要誘因之一，其隱蔽性和延后性往往導(dǎo)致嚴(yán)重后果。今天我們將通過3個實際案例，揭示材料缺陷是如何導(dǎo)致產(chǎn)品失效的，并提出針對性防控措施。

案例一：出油閥緊座疲勞斷裂(夾渣致疲勞開裂)

01 案例背景

● 部件：45#鋼出油閥緊座

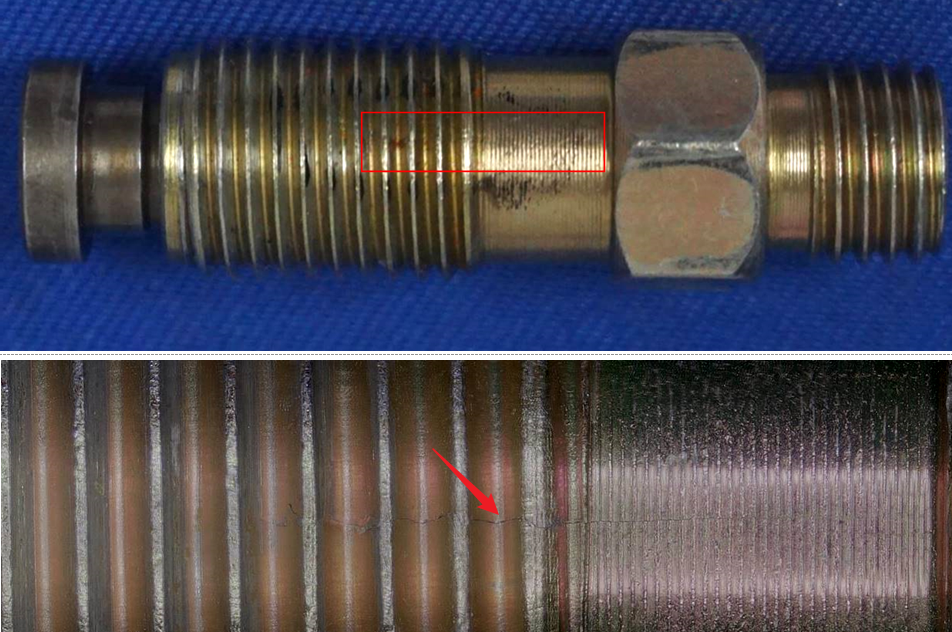

● 失效現(xiàn)象：在3,660km耐久試驗中縱向開裂。

● 工藝路線：其主要制造工藝為棒材機(jī)加成型，未經(jīng)熱處理強(qiáng)化。

02 失效分析

通過斷口分析確認(rèn)失效模式為疲勞斷裂。疲勞裂紋起源于零件近表面處的夾渣帶，產(chǎn)品內(nèi)部存在連續(xù)長條狀熔煉夾渣。雖然材料化學(xué)成分和力學(xué)性能均合格，但局部夾渣聚集且靠表面導(dǎo)致應(yīng)力集中，成為疲勞裂紋萌生的源頭。

03 關(guān)鍵發(fā)現(xiàn)

● 斷口分析：疲勞斷裂特征，裂紋源區(qū)存在明顯夾渣帶。

● 金相分析：夾渣帶沿縱向分布，含大量細(xì)點狀夾渣。

● 能譜分析：夾渣主要成分為氧、鈣、硅等元素，從成分看為熔煉夾渣。

04 案例結(jié)論

失效件各項指標(biāo)合格，但近表面帶狀夾渣引發(fā)疲勞開裂。該熔煉夾渣屬原材料缺陷，因料頭料尾切除不徹底導(dǎo)致。

案例二：不銹鋼鍛坯加工缺陷(夾渣致表面缺陷)

01 案例背景

● 部件：不銹鋼鍛坯

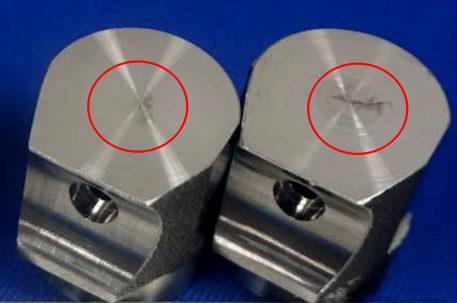

● 失效現(xiàn)象：在機(jī)加工階段出現(xiàn)批量性表面缺陷，不良率高達(dá)12%。

● 工藝路線：下料、拋丸、鍛造等多道工序。

02 失效分析

檢測顯示，缺陷區(qū)域分布大量聚集的夾渣顆粒。失效源于原材料冶煉不良或料頭料尾未去除，導(dǎo)致內(nèi)部夾渣在鍛造過程中沿縱向聚集分布，最終在車削時引發(fā)顆粒脫落與裂紋擴(kuò)展，形成表面缺陷。

03 關(guān)鍵發(fā)現(xiàn)

● 形貌分析：縱向貫穿型缺陷，伴有顆粒物掉落及拖拽痕跡，局部顆粒狀物質(zhì)開裂。

● 金相分析：金相檢測顯示縱向貫穿型夾渣顆粒帶，周邊晶界易腐蝕。

● 能譜分析：顆粒物主要成分為氧、鉻、錳等元素，從成分看添加的合金元素異常聚集形成的熔煉夾渣。

04 案例結(jié)論

失效源于原材料內(nèi)部熔煉夾渣在鍛造過程中沿縱向聚集分布，最終在車削時引發(fā)顆粒脫落與裂紋擴(kuò)展。結(jié)合產(chǎn)品的失效比率，比較大的可能是原材料冶煉不良或個別原材料棒材的料頭料尾未去除，導(dǎo)致一些產(chǎn)品內(nèi)部存在夾渣。

案例三：減速器輸入軸鍛造開裂(夾渣致鍛造開裂)

01 案例背景

● 部件：減速器輸入軸（特定牌號合金鋼）

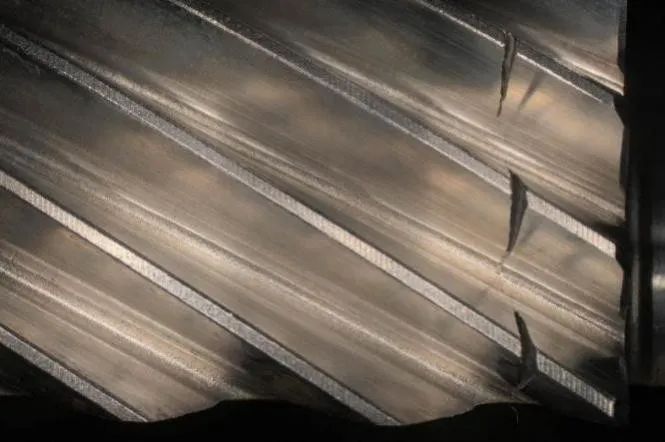

● 失效現(xiàn)象：在成品抽檢時，發(fā)現(xiàn)齒頂尖金相試樣存在裂紋（僅一例），在斜齒部位，局部有相鄰3個齒開裂，裂紋基本與軸向垂直。

● 工藝路線：主要包含下料、鍛造、等溫正火、精車、滾車、滲碳、磨齒等步驟。

02 失效分析

失效分析顯示裂紋經(jīng)歷高溫再結(jié)晶，兩側(cè)存在氧化物層和滲碳層，證明裂紋形成于滲碳前。EDS檢測到裂紋處富含氧、鉻、錳元素，表明存在冶煉夾渣偏聚，推斷鍛造時因夾渣導(dǎo)致開裂。

03 關(guān)鍵發(fā)現(xiàn)

● 斷口分析：整個裂紋處斷口微觀下均為伴有再結(jié)晶特征的致密的覆蓋物，無典型斷口特征。人工斷口微觀形貌為韌窩。

● 金相分析：裂紋兩側(cè)存在氧化物層和滲碳層，尾部呈分叉狀，基材含黑色顆粒物，滲碳層厚度與正常區(qū)域一致。

● 能譜分析：顆粒物主要成分為氧、鉻、錳等元素，從成分看添加的合金元素異常聚集形成的熔煉夾渣。

04 案例結(jié)論

材料整體成分及工藝合格，裂紋形成于滲碳前，氧化物分析顯示冶煉夾渣偏聚，推斷鍛造時由于內(nèi)部存在夾渣導(dǎo)致開裂。

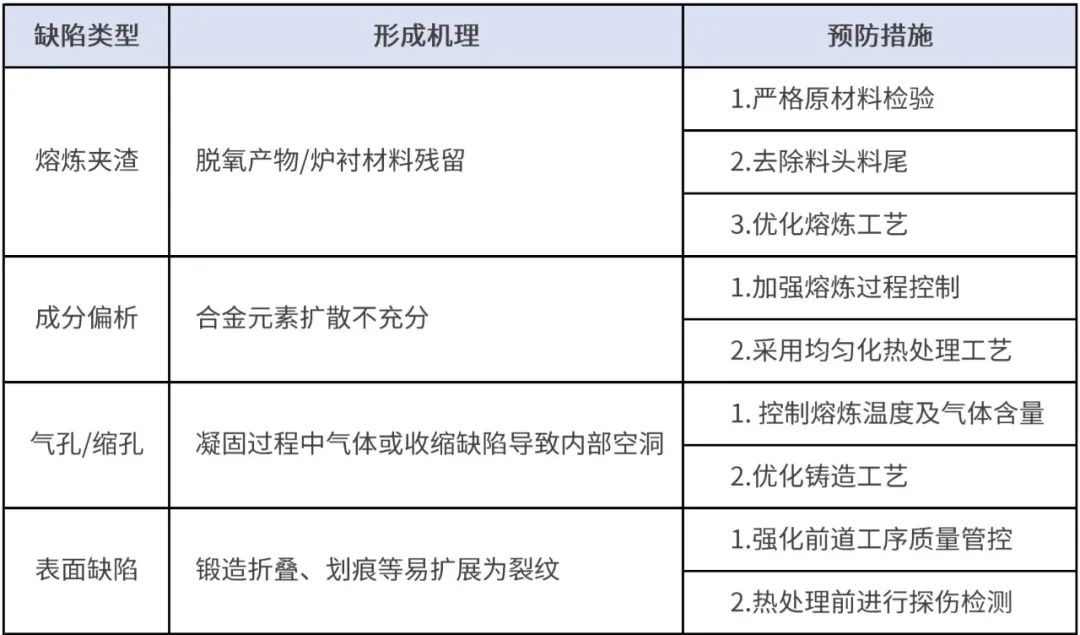

常見的材料缺陷及預(yù)防措施Q&A如何避免材料缺陷引發(fā)的失效?

總結(jié)

材料缺陷如同"定時炸彈"，一次疏忽可能引發(fā)連鎖災(zāi)難。本文透過三個典型案例，我們不僅看到了材料缺陷的隱蔽危害，更找到了系統(tǒng)防控的關(guān)鍵路徑。從源頭管控到過程優(yōu)化，建立全流程質(zhì)量防線，讓每一件產(chǎn)品都經(jīng)得起考驗。
