在汽車電子領域，可靠性和安全性是永恒的話題。AEC-Q101標準作為汽車電子組件的重要質量保證，其對分立器件的間隙工作壽命（IOL）測試尤為關鍵。

　　AEC-Q101標準包含了分立半導體元件（如晶體管，二極管等）最低應力試驗要求的定義和試驗條件，試驗項目主要參考了軍用級，工業級和車用級的標準，其中Group A加速環境應力試驗的間隙工作壽命（IOL）就參考了軍用級標準，參考MIL-STD-750半導半導體器件的標準環境測試方法Method 1037進行。

　　PART 1、試驗?zāi)康?/span>

　　確定半導體器件在特定條件下是否符合規定的周期數，在器件反復開啟和關閉的條件下，它加速了器件的芯片和安裝面之間的所有鍵合和接口的應力，因此較適合用于管殼安裝類型（例如螺柱、法蘭和圓盤）器件。

　　PART 2、試驗條件

　　在初始預熱周期后處于穩定狀態時，一個周期應包括一個“開啟”階段，即當器件突然而非逐漸接通電源直到?Tj最低達到100℃（不超過器件的最大額定結溫），緊接著為一個“關閉”階段，即當電源突然斷開時，通過冷卻管殼達到變化的?Tj溫度，輔助（強制）冷卻只允許在關閉階段進行。如?Tj不能達到100℃，可進行功率溫度循環（PTC）試驗代替。

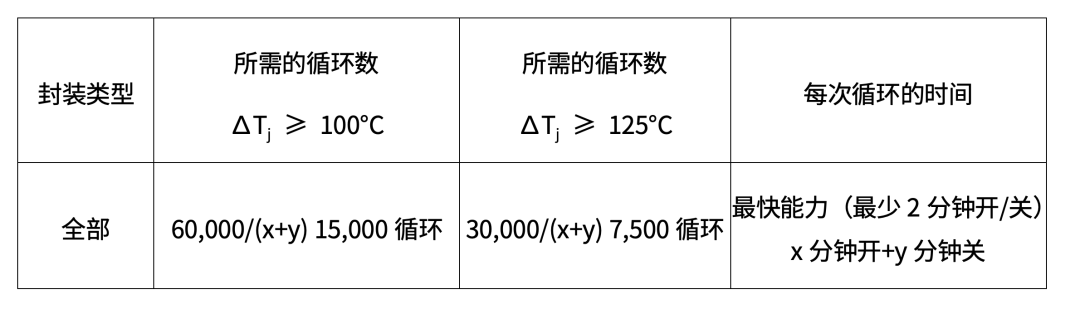

　　所有器件都應進行標準要求的時間或循環次數，?Tj≥100°C時進行1000小時或15000個循環，?Tj≥125°C時進行500小時或7500個循環，最終測試時間或循環數依據下列公式進行計算：

　　示例1：一個能夠開2分鐘/關4分鐘的封裝，在?Tj≥100℃時需要10000次循環[60000/(2+4)]，或在?Tj≥125℃時需要5000次循環。

　　示例2：一個能夠開1分鐘/關1分鐘的封裝，在?Tj≥100℃時需要15000次循環，或在?Tj≥125℃時需要7500次循環。

　　X=器件從環境溫度達到規定的結溫?Tj所需的最短時間。

　　Y=器件從規定的結溫?Tj冷卻到環境溫度所需的最短時間。

　　測試板上的儀器、零件安裝和散熱方式將影響每個封裝的x和y。

　　PART 3、電性能參數選擇

　　間隙工作壽命（IOL）試驗前后需測電性能參數，以下是最小檢測的參數要求，所有器件性能參數必須符合用戶零件規范的要求。

　　晶體管

　　二極管

　　變?nèi)莨?/span>

　　PART 4、失效判定

　　試驗后電性能參數不能保持在初始讀數的±20%以內為失效；

　　對于RDS（ON）最大≤2.5 mOhm的器件，RDS（ON）的變化允許值為≤0.5 mOhm；

　　允許的泄漏電流不超過測試前初始值的5倍，對MOSFET而言，對于0h測試值<10nA(IGSS和IDSS)，測試后為50nA；

　　器件外觀不可以出現任何物理損壞。

　　AEC-Q101標準的IOL測試是汽車電子組件質量控制的重要環節。通過這一測試，我們能夠確保分立器件在嚴苛的汽車環境中的可靠性，為每一位駕駛者提供更加安全、可靠的駕駛體驗。
