      芯片可靠性硬件設計解析:為何PI要求成為繞不開的挑戰?

      發布時間:2025-07-30 瀏覽次數:108

      芯片可靠性測試通常是通過高溫、高電壓、高溫高濕和長時間運行等應力條件來驗證,確保達到設計目標。


        可靠性測試硬件電源完整性直接影響可靠性實驗的準確性、可靠度和效率。



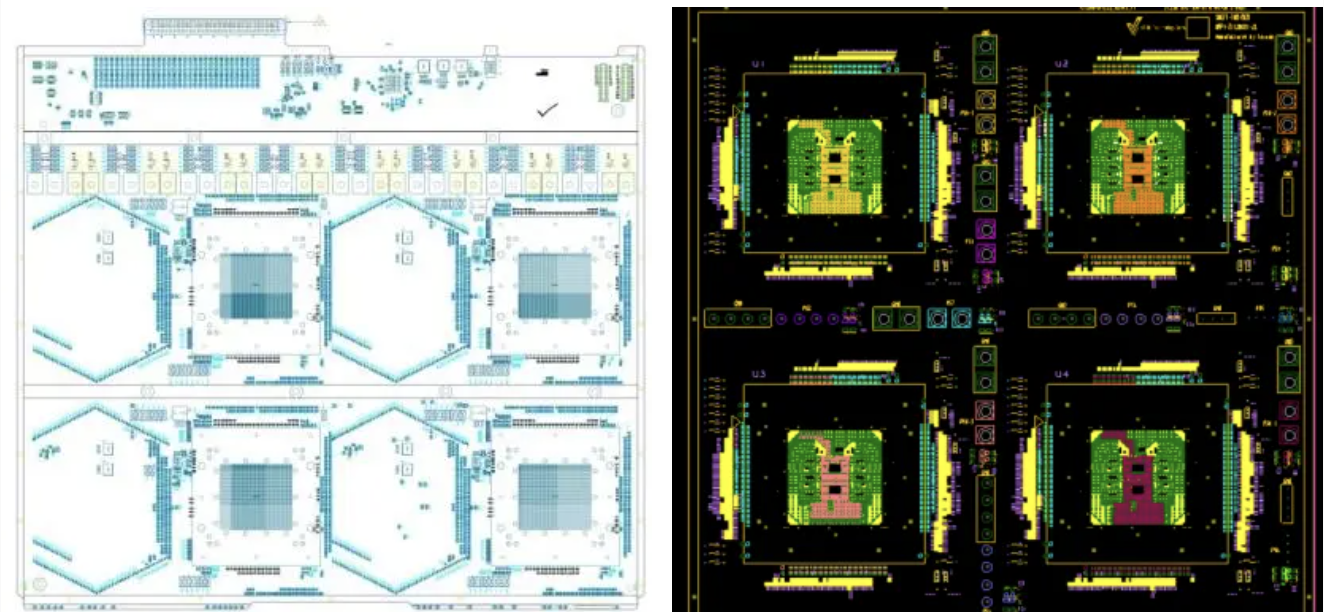

      HTOL Burn-In Board &THB Board


      可靠性測試板的特點與PI需求


        可靠性測試板的核心功能是為多個DUT提供穩定的電源、時鐘和控制信號,并在極端環境(如高溫85℃~150℃、高濕度85%)下長時間(數十到上千小時)運行。


        與普通電路板相比,PI設計面臨更特殊的挑戰:



      • 大規模供電需求

        可靠性測試板常需同時為數十甚至上百個DUT供電,每個DUT的功耗可能隨測試階段變化(如從待機到滿負載切換),導致總電流動態范圍大(可能從幾安到幾十安),對電源瞬態響應要求高。

      • 高溫環境下的組件穩定性

        可靠性測試通常在高溫箱內進行,電源組件(如電容、DC-DC轉換器、連接器)的參數會隨溫度變化(如電容容值下降、ESR增大,器件導通電阻增加),可能導致電源紋波增大、效率降低,甚至失效。

      • 長時運行的可靠性

        可靠性測試持續時間長(如1000小時),電源網絡的微小缺陷(如接觸電阻過大、電容老化)可能隨時間累積,導致電壓漂移或噪聲超標,影響測試結果(如誤判器件失效)。

      • 安全性與保護需求

        DUT在可靠性測試過程中可能發生短路、過流等故障,若電源系統無保護功能,可能燒毀測試板或測試設備,因此PI設計需結合過流、過壓保護電路。


      測試板PI的關鍵設計要點


        測試板的電源完整性設計需重點關注以下方面:

      • 電源分配網絡(PDN)的阻抗控制

        可靠性測試板的PDN需在寬頻率范圍(DC到MHz級)內控制阻抗,避免因負載電流波動導致電壓超標。

      • 低阻抗路徑設計

        采用厚銅電源層(如2oz銅)和大面積接地層,降低導體電阻和電感;縮短電源路徑長度,減少寄生參數。

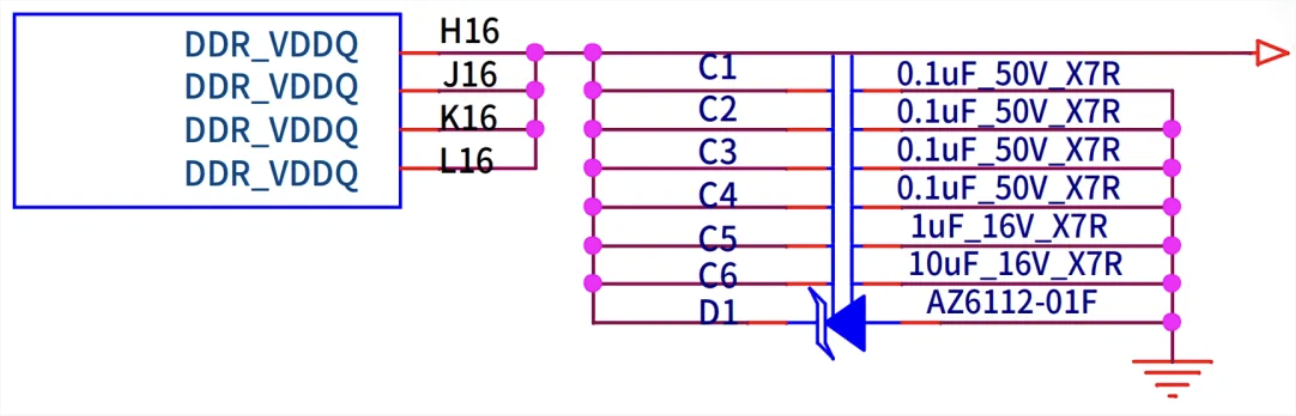

      • 去耦電容的高溫適配

        A、選用耐高溫電容(如X7R/X8R材質陶瓷電容,耐溫≥125℃;固態電解電容,耐溫≥105℃),避免高溫下容值驟降。
        B、針對高頻噪聲(如DUT開關噪聲),在DUT電源引腳附近放置小容值(如0.1μF~10μF)高溫陶瓷電容,降低高頻阻抗;針對低頻紋波,在電源入口處放置大容值(如100μF~1000μF)固態電容,穩定電壓。





      • 目標阻抗計算

        根據DUT最大瞬態電流(ΔI)和允許電壓波動(ΔV,通常為DUT標稱電壓的±5%~±10%),計算目標阻抗Z_target=ΔV/ΔI,確保PDN在工作頻率范圍內阻抗≤Z_target。


      瞬態響應與負載適應性


        測試板需應對多DUT同時切換負載的瞬態電流沖擊。

      • 電源模塊的瞬態響應

        選擇瞬態響應快的DC-DC轉換器(如響應時間≤100μs),或在電源輸出端并聯高頻去耦電容(如0402封裝的100nF陶瓷電容),利用電容的快速充放電特性抑制電壓塌陷。

      • 布線優化

        電源路徑(尤其是大電流回路)采用短、粗、直的布線,減少寄生電感(L),降低瞬態電壓波動(ΔV=L×di/dt);多DUT的電源路徑盡量獨立,避免相互耦合。

      • 分區隔離

        將電源電路與信號電路在PCB上物理隔離(如通過接地平面分隔),避免電源噪聲通過傳導或輻射耦合到信號鏈路。


      保護電路設計


        為避免DUT故障影響電源系統,需加入保護機制:

      • 過流保護(OCP)

        在每路DUT的電源路徑中串聯限流電阻,當電流超過時自動切斷供電。

      • 過壓保護(OVP)

        通過電壓比較器監測DUT供電電壓,超過時觸發繼電器切斷電源,防止高電壓損壞DUT。


        可靠性測試板的電源完整性(PI)設計是可靠性驗證的核心,需在多負載、高溫高濕及長時運行的極端條件下,為DUT提供穩定、潔凈、安全的電源。


        設計需整合電源架構優化、高溫元件選型、PDN阻抗控制、散熱及保護電路(過流、過壓),并經嚴格驗證。隨著芯片功耗與集成度提升,需持續優化以應對大電流、更高溫度等挑戰。


        CTI華測檢測擁有經驗豐富的硬件設計團隊,從原圖設計、PCB layout、仿真到生產組裝有專業工程人員為您層層把關。可為您提供芯片可靠性測試的硬件、實驗、分析全流程集成服務。

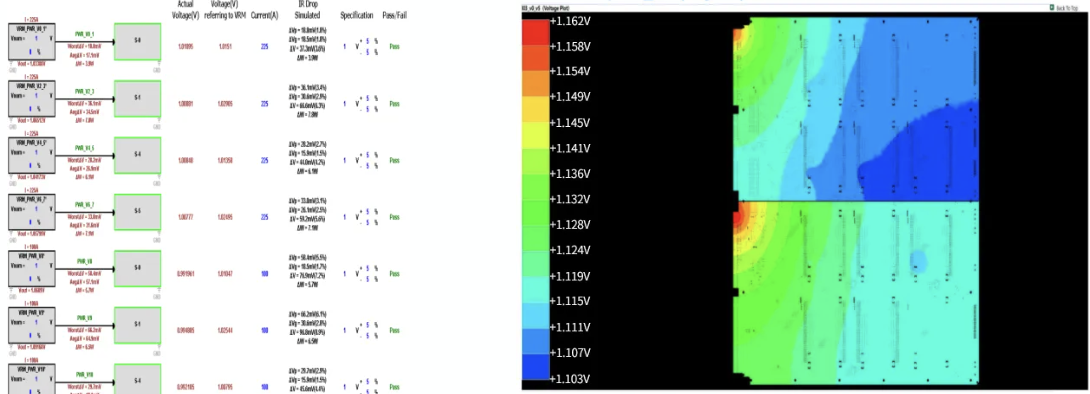

        電源仿真圖&電壓分布圖
