在金屬與合金的世界里，熱處理無疑是一門古老而又充滿魅力的工藝。它通過對材料加熱、保溫、冷卻等一系列精心設計的操作，賦予金屬以新的生命，提升其強度、硬度、韌性等關鍵性能，從而滿足從精密機械零件到大型結構件的多樣化需求。然而，熱處理過程也時常伴隨著失效的風險，這些失效不僅可能導致材料的性能大打折扣，甚至可能引發嚴重的安全事故。

本文將通過兩個實際案例，深入分析熱處理失效的原因，并探討如何通過優化工藝避免類似問題的發生。

案例一：齒輪軸開裂——淬火裂紋的根源

案例背景

A公司的某型號齒輪軸自2020年項目開發以來，一直存在開裂問題，不良率在0.005%~0.02%之間。齒輪軸的材料為SCM440H，制造工藝包括冷擠壓、調質處理、機加工、感應淬火等。

失效分析

A公司的某型號齒輪軸自2020年項目開發以來，一直存在開裂問題，不良率在0.005%~0.02%之間。齒輪軸的材料為SCM440H，制造工藝包括冷擠壓、調質處理、機加工、感應淬火等。

關鍵發現

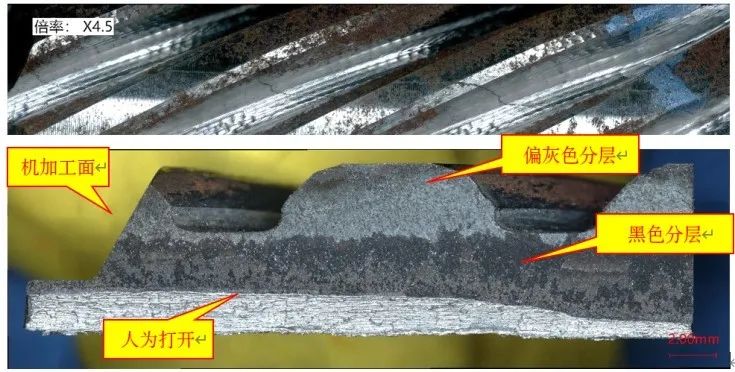

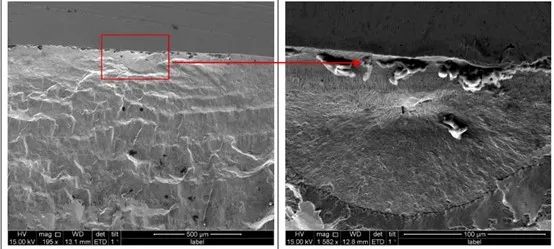

①斷口分析：失效件的斷口為脆性斷裂，斷口表面有氧化物覆蓋，表明裂紋在機加工前就已產生。

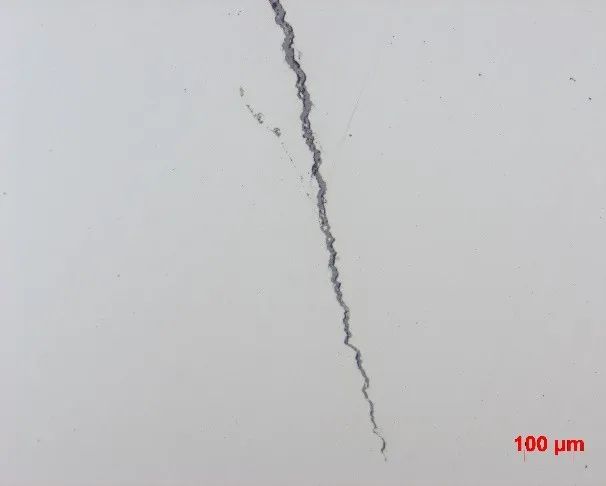

②金相分析：裂紋為典型的淬火裂紋，裂紋內有灰色氧化物，尾部尖銳且彎曲。

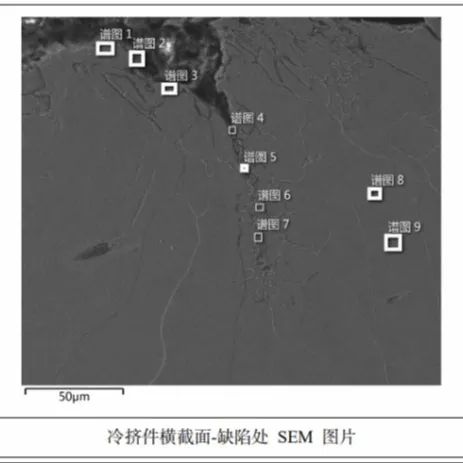

③能譜分析：冷擠件表面缺陷處含有較高的Zn和P元素，表明缺陷是由冷擠壓過程中表面折疊形成的。

④案例結論：失效齒輪軸的裂紋是由于冷擠壓過程中表面折疊缺陷在后續熱處理過程中擴展形成的淬火裂紋。建議優化冷擠壓工藝，減少表面缺陷的產生，并在熱處理前進行更嚴格的探傷檢測。

案例二：斜齒輪斷裂——滲碳淬火不當引發的疲勞失效

案例背景

B公司的風扇減速器齒輪系中的從動斜齒輪在運行4個月后發生斷齒失效。齒輪材料為20CrMnTi，熱處理工藝包括滲碳淬火和低溫回火。

失效分析

通過對斷齒的斷口、金相、硬度等分析，發現失效齒輪的斷齒為彎曲疲勞斷裂，裂紋起源于工作面表面，并伴有微觀點蝕和裂紋。進一步分析表明，齒輪的表面碳勢過高，滲碳不均勻，導致表面硬度不均，脆性增加；而心部淬火不足，保留了大量的鐵素體組織，導致強度降低。

關鍵發現

①斷口分析：斷口為典型的彎曲疲勞斷裂，裂紋起源于工作面表面，伴有疲勞臺階和剪切形貌。

②金相分析：表面組織為細針狀馬氏體，但碳化物分布不均勻，心部組織為塊狀鐵素體+少量馬氏體，不符合標準要求。

③硬度測試：工作面表面硬度和心部硬度均不符合客戶圖紙要求，心部硬度過低，導致抗疲勞性能下降。

④有效硬化層深度：斷齒工作面的有效硬化層深度超出客戶圖紙要求，導致表面脆性增加。

⑤案例結論：失效齒輪的斷裂是由于滲碳淬火工藝不當，導致表面碳勢過高、滲碳不均勻，心部淬火不足，最終引發彎曲疲勞斷裂。建議嚴格控制滲碳淬火工藝，改善齒輪的金相組織，提高表面和心部的強度。

熱處理失效的常見原因及預防措施

通過以上兩個案例，我們可以總結出熱處理失效的常見原因及預防措施：

①表面缺陷：冷擠壓、鍛造等前道工序中的表面缺陷（如折疊、劃痕等）在熱處理過程中容易擴展，導致裂紋。預防措施：加強前道工序的質量控制，減少表面缺陷的產生，并在熱處理前進行嚴格的探傷檢測。

②淬火裂紋：淬火過程中，若冷卻速度過快或材料內部存在應力集中，容易產生淬火裂紋。預防措施：優化淬火工藝，控制冷卻速度，避免應力集中。

③滲碳不均勻：滲碳過程中，若碳勢控制不當或滲碳時間不足，會導致表面碳含量不均勻，影響材料的硬度和韌性。預防措施：嚴格控制滲碳工藝參數，確保碳勢均勻分布。

④心部淬火不足：若淬火溫度過低或冷卻速度不足，心部組織無法完全轉變?yōu)轳R氏體，導致強度不足。預防措施：確保淬火溫度和時間符合要求，必要時進行二次淬火。

總結

熱處理失效，作為機械制造領域中的一顆隱雷，時常悄無聲息地引發嚴重的后果，影響產品質量與生產效率。通過科學的失效分析技術與持續的工藝優化策略，我們能夠精準地識別問題根源，并有效預防類似失效事件的再次發生。本文深入的失效分析成果與實用的工藝改進建議，能為大家在熱處理失效問題的理解與解決上提供有價值的參考意見，共同推動機械制造行業的穩健前行。
