焊接作為現(xiàn)代工業(yè)制造中不可或缺的連接工藝，其產(chǎn)品質(zhì)量直接關(guān)系到整個工程結(jié)構(gòu)的可靠性和安全性。然而，在焊接過程中，由于多種因素的綜合作用，常常會出現(xiàn)各種焊接缺陷，這些缺陷不僅影響產(chǎn)品的外觀質(zhì)量，更會對產(chǎn)品的力學(xué)性能和使用壽命造成嚴(yán)重危害。那么，如何有效防控焊接缺陷，深入剖析，提高質(zhì)量，采取有效的防控措施，確保焊接產(chǎn)品的質(zhì)量和可靠性？

焊接缺陷多樣性與危害品概述（裂紋）

①熱裂紋：產(chǎn)生于高溫焊縫及熱影響區(qū)，常見于鋁合金、鎳基合金、奧氏體不銹鋼等。其宏觀表現(xiàn)為氧化色彩明顯，微觀則沿晶粒邊界分布。

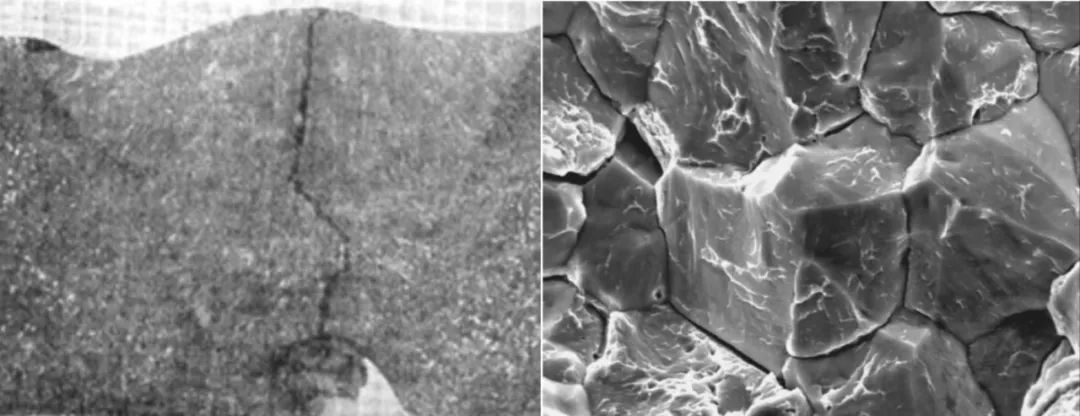

左：焊縫區(qū)結(jié)晶裂紋；右：近縫區(qū)液化裂紋        圖片來源于網(wǎng)絡(luò)

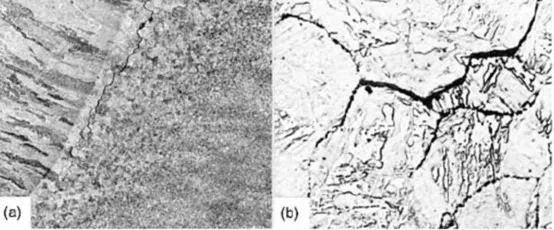

②冷裂紋：焊后冷卻過程中產(chǎn)生，主要存在于高強(qiáng)鋼、馬氏體鋼、DP鋼等材料接頭。宏觀斷口具有金屬光澤，微觀特征多樣，包括晶間斷裂、穿晶斷裂等。

圖片來源于網(wǎng)絡(luò)

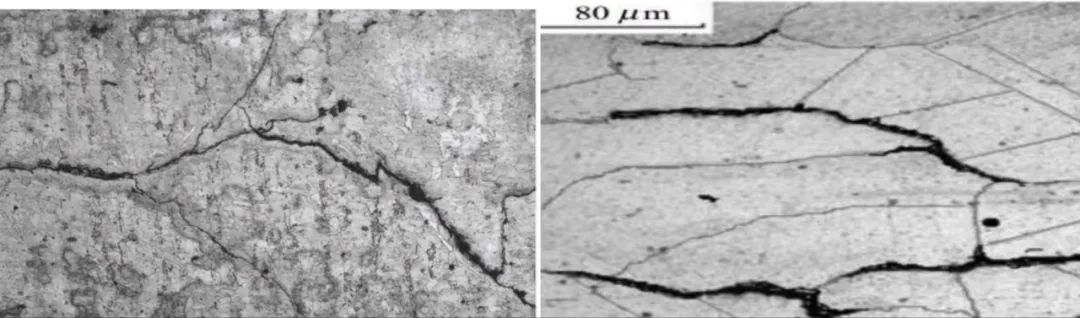

③再熱裂紋：焊接后重新加熱(如熱處理)過程中產(chǎn)生的，常見于CrMo 鋼、鎳基合金等材料的近縫粗晶區(qū)，微觀特征為沿晶開裂斷裂。

圖片來源于網(wǎng)絡(luò)

④層狀撕裂：表現(xiàn)為階梯式開裂，與焊接熱影響區(qū)和母材中的夾雜物有關(guān)。

圖片來源于網(wǎng)絡(luò)

⑤應(yīng)力腐蝕裂紋：在特定介質(zhì)和拉應(yīng)力共同作用下產(chǎn)生，與材料成分、組織結(jié)構(gòu)及環(huán)境條件密切相關(guān)。

圖片來源于網(wǎng)絡(luò)

焊接缺陷多樣性與危害品概述（其他缺陷）

①氣孔：焊接過程中氣體未完全逸出而形成的空洞，影響焊接接頭的強(qiáng)度和密封性。

②夾渣：焊接熔池中未熔化的固體雜質(zhì)，降低焊接接頭的力學(xué)性能和耐腐蝕性。

③未熔合與未焊透：焊縫與母材或焊縫層間未完全熔合，嚴(yán)重影響焊接接頭的強(qiáng)度和韌性。

焊接缺陷的存在會顯著降低焊接接頭的力學(xué)性能，如強(qiáng)度、韌性、塑性和疲勞強(qiáng)度等，進(jìn)而威脅整個結(jié)構(gòu)的安全性和可靠性。

焊接缺陷的防控措施

①失效分析：對焊接缺陷進(jìn)行詳細(xì)的失效分析，判斷缺陷類型及形成原因，為后續(xù)的防控措施提供理論基礎(chǔ)。

②多物理場數(shù)據(jù)獲取：利用先進(jìn)的檢測技術(shù)和數(shù)值模擬方法，實時監(jiān)測焊接過程中的溫度場、應(yīng)力場、變形場等物理場變化，為優(yōu)化焊接工藝和采取干預(yù)措施提供依據(jù)。

③工藝優(yōu)化：根據(jù)不同的焊接材料和結(jié)構(gòu)特點，選擇合適的焊接方法、焊接參數(shù)和焊接順序。例如，對于易產(chǎn)生冷裂紋的高強(qiáng)鋼焊接，可以通過預(yù)熱、控制層間溫度和焊后緩冷等措施來降低冷卻速度，減少淬硬組織的形成。

④外加干預(yù)措施：采用隨焊沖擊碾壓、超聲沖擊等外加干預(yù)措施，改變焊接接頭的應(yīng)力狀態(tài)和微觀組織，有效抑制焊接缺陷的產(chǎn)生。

⑤焊工培訓(xùn)與管理：擴(kuò)加強(qiáng)焊工的技能培訓(xùn)和管理，提高其操作技能和責(zé)任心，減少因人為因素導(dǎo)致的焊接缺陷。

總結(jié)

綜上所述，焊接產(chǎn)品質(zhì)量的提高需要從多個方面入手，通過深入剖析焊接缺陷的產(chǎn)生機(jī)理和危害，采取有效的防控措施，確保焊接產(chǎn)品的質(zhì)量和可靠性。這將為現(xiàn)代工業(yè)制造提供堅實的技術(shù)保障，推動工業(yè)制造的持續(xù)發(fā)展和進(jìn)步。
