組裝式鋼貨架的結構安全隱患分析（上）

貨架安全

現如今倉儲物流高度發達，貨架吞吐貨物效率的提升，倉儲貨架存儲量的加大，地震、撞擊等不可控因素，以及對倉儲設備成本的壓縮來提高企業自身競爭力的表現，均可能為貨架安全埋下隱患。

新聞報道

●2019年長春市農安縣一大型冷庫14層貨架倒塌，造成1人死亡，1人受傷

●2020年巴西一家超市貨架連環倒塌，事故共造成1人死亡，8人重傷

●2021年上海松江一倉庫7米高貨架倒塌，造成多名工作人員受傷

問：貨架發生倒塌，都是因?yàn)樨浖艹惺懿蛔≈亓Χl(fā)生倒塌嗎？

答：是，但又不全是。

為了方便理解貨架倒塌的主要原因，我們盡量用口語化來講解結構分析。首先介紹三個物理指標：

強度：貨架能不能撐得住

剛度：貨架撐住了，變形大不大（剛度控制的典型領域：鐵路軌道，變形過大不會壞，但已失去功能性）

穩定性：貨架變形了會不會搖來晃去從而倒塌

由于貨架立柱的特殊形式：冷彎薄壁型鋼的材質、單軸對稱開口的截面、立柱連續均勻開孔等原因，梁與柱半剛性連接，不像樓房節點為鋼筋錨固并澆砼成為一體的剛接；柱底為化學螺栓或膨脹螺栓居多的連接方式。

看起來就很不經撞，實際性能表現也不經撞；

所以穩定性成為貨架結構是否倒塌的關鍵原因，也幾乎是主導原因。

國內外標準

國外標準，關于貨架結構設計的EN15512詳細地介紹了根據試驗得出相關依據，例如A.2.7柱腳剛度測試：

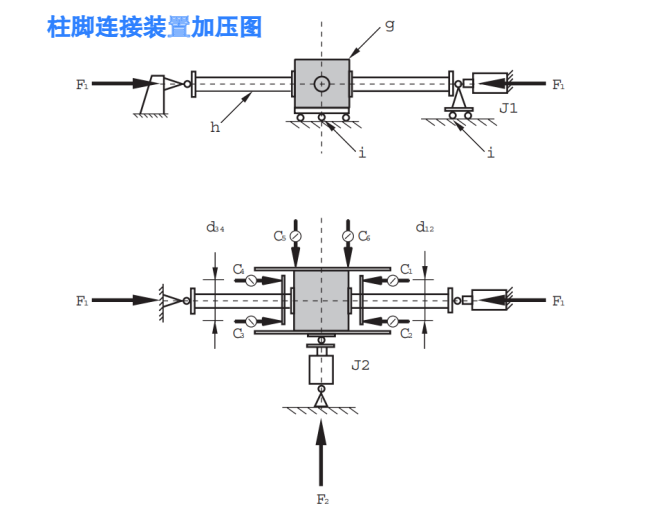

通過裁剪（完全垂直于立柱縱軸裁剪）兩段裝有底板的，高度為4倍于立柱寬度的立柱段，中間使用實際用到的砼立方體（強度完全同實際使用情況），其表面保持平整，連接螺栓型號規格、孔位位置及孔大小完全同實際使用情況，混凝土立方體的底部為限制豎向旋轉而不限制水平移動的滾珠軸承，立柱兩端為千斤頂，負責施加重合于立柱形心軸的兩個大小相等、方向正好相反的力,C1~C6為類似于傳感器的測量裝置并全置零,d12和d34分別為C1、C2；C3、C4的距離；使所有部件保持剛好接觸。

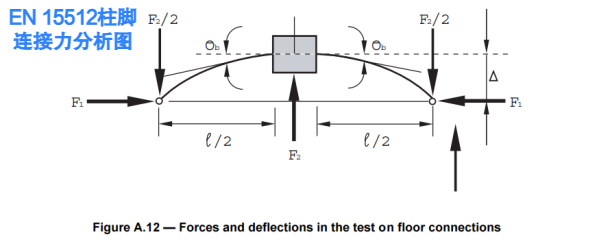

直接加載立柱兩端F1至設計強度，保持不動，并施加F2，觀察位移變化，直到F2達到最大值。此時，可根據力分析圖得到柱腳極限彎矩M和轉角θ，由此確定柱腳極限剛度。

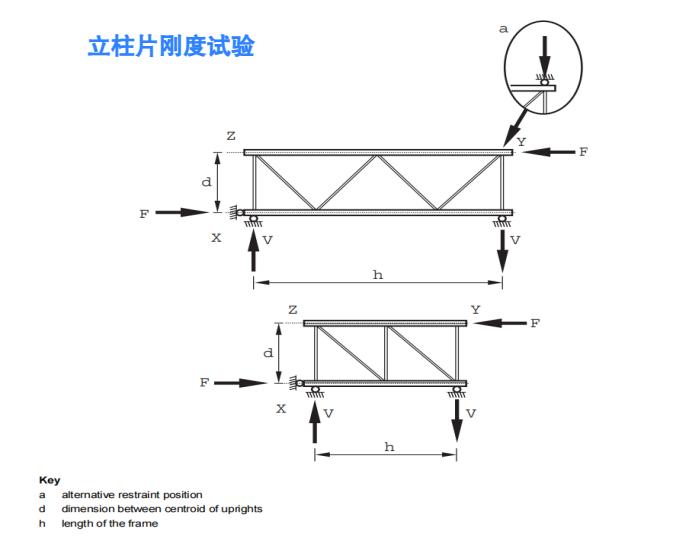

EN標準注重于現場模擬試驗得出極限值指標，也如其中的A2.8立柱片剛度的測試

基于現場試驗的方法是得到真實值貼切的辦法，介于鋼貨架體系的特殊構造：剛度呈現非線性特征；因?yàn)殚_孔，孔位處形成應力集中，局部屈曲和整體屈曲互相作用，高層鋼貨架的幾何非線性和材料非線性原因，需考慮二階效應，導致在實際受力時的剛度矩陣隨位移變化而迭代變化，因此直接的理論推導有很大難度。

國內標準：GB 50018-2002《冷彎薄壁型鋼結構技術規范》其實并未考慮均勻開孔的薄壁立柱，貨架領域?qū)Π雱傂赃B接節點的把控，主要通過CECS23:1990的門架試驗進行控制，而對貨架的設計：GB/T28576-2012《工業貨架設計計算》將各構件連接的參數進行了簡化（如剛接），方便計算。

貨架的結構安全

介于從設計、科研考慮的前沿范疇，再到運行維護的現場檢測環節，貨架檢測針對于以下能代表安全隱患的側重面實施現場抽驗（結構安全重視度均用★和☆標出）：

1.立柱垂直度指標★★★★★

立柱垂直度超標將為貨架結構體系失穩創造條件。

垂直度超標的主要原因：在受到水平力的情況下，如輕度碰撞，產生立柱的移動；因頂部側移過大造成彎曲變形，在豎向荷載（自重、貨重、其他荷載重）作用下，彎曲變形引起附加彎矩，進一步使變形增大，最終造成失穩破壞的后果。

其力與位移的關系在其中相互耦合造成失穩，因此應在設計階段、施工安裝階段、現場檢驗階段嚴格控制鋼貨架立柱的垂直度指標。

在T/CSCS032-2022《貨架鋼結構檢測與評定標準》中，第一次對行業內貨架的垂直度指標進行了整合，提出了適用于設計與現場檢驗的直觀數值。

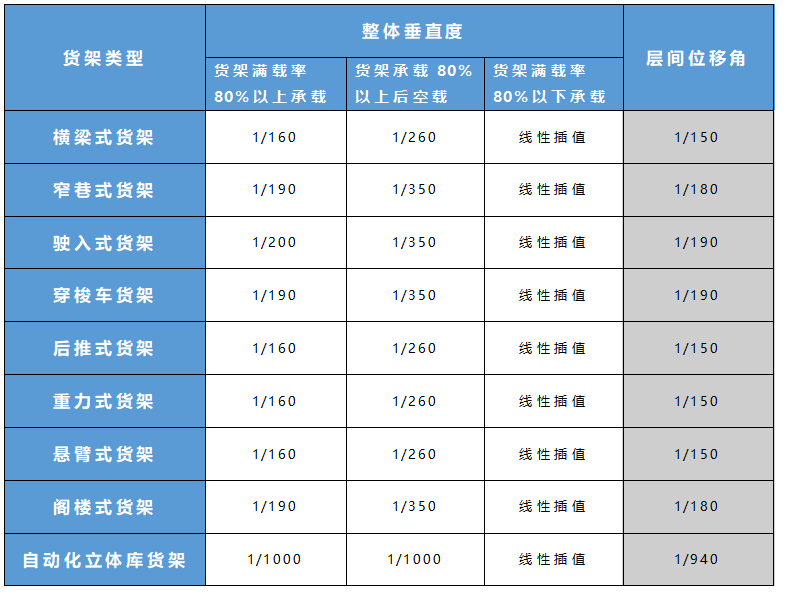

針對于不同貨架類型，貨架立柱垂直度限值如下：

2.橫梁撓度檢測★★★☆☆

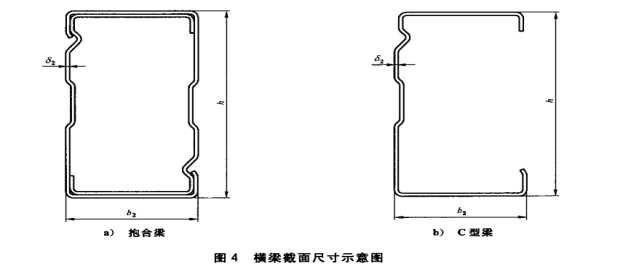

GB/T 27924-2011《工業貨架規格尺寸與額定荷載》中介紹了橫梁的兩種主要形式：抱和梁和C型梁

從結構安全考慮：不開孔的薄壁型鋼，雙軸對稱、慣性矩大，抗彎性能好的截面特征使得在常規重型貨架檢測中檢測橫梁撓度時，檢測數量并沒有垂直度指標的檢測數量多，對于不常規的情況：超載，肉眼可見的橫梁下垂等情況，則應適當加大檢測數量。

對不同的貨架類型的橫梁撓度，國家新規GB/T 41514-2022 《鋼結構貨架使用安全與評估規范》整合了各貨架相關標準的現場評估限值，而T/CSCS032-2022《貨架鋼結構檢測與評定標準》對撓度進行了補充參考。

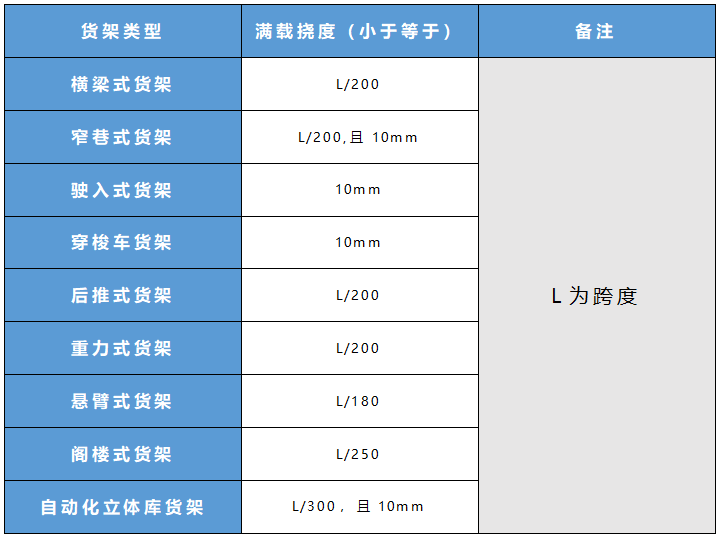

國家新貨架評估規范GB/T 41514-2022如下：

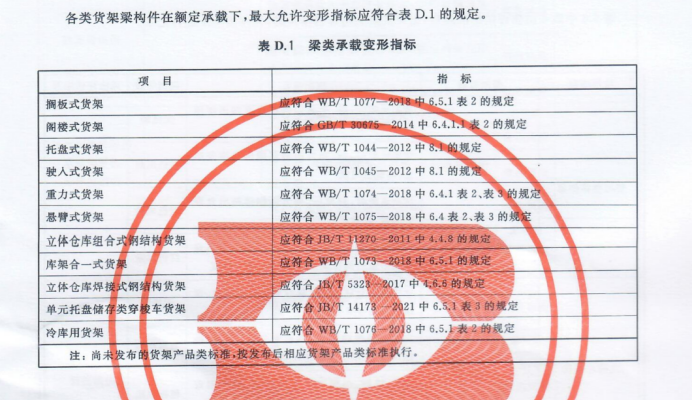

T/CSCS032-202的指標整合如下：

與撓度相關聯的是在JB/T 14032-2021 《鋼制貨架載荷試驗方法》中的垂直靜載荷試驗和T/CSCS032中的使用性檢測和承載力檢測。均是從強度（承載力）和剛度（使用性）進行試驗加載。

值得注意的是，當橫梁截面太高而本身薄壁的過載情況，可能會產生橫梁的扭轉，產生原因?yàn)楹奢d過大且偏離截面彎心（特別是C型梁截面），因此應實際按照GB/T 27924-2011《工業貨架規格尺寸與額定荷載》進行選取橫梁尺寸，不宜選擇高寬比過大的截面。

小結

鋼貨架作為倉儲物流重要的基礎設施，全維度涉及物流、機械、工程等領域，貨架種類多樣，功能豐富；國內標準體系走向也由前沿的科研學術設計偏向于現場檢驗，從我國出版的第一本鋼貨架設計規范CECS23:1990，到最新出版的GB/T41514-2022《鋼結構貨架使用安全與評估規范》和T/CSCS032-2022《貨架鋼結構檢測與評定標準》，不斷整合迭代并規范貨架重要安全指標的過程，如CECS23中鋼貨架垂直度指標為1/120，到最近變?yōu)?/160，也正符合事物發展的正常社會歷史邏輯：由科研到一線的過程以國內潛在巨大的市場價值作為推動，而由一線回歸至科研也是以科學嚴謹?shù)膽B(tài)度去把控產品技術安全指標。
