在高壓電塔上抵御雷電沖擊,在手機芯片間隔絕納米級電流,在動力電池中阻隔能量暴走——絕緣材料如同科技的"無聲保鏢",用微觀結構構筑起安全屏障。從隔絕電流到抵御極端環境,絕緣材料在關鍵領域扮演著“安全屏障”和“效能倍增器”的雙重角色。
絕緣材料的核心使命
● 電流管控——阻斷非預期導電路徑,避免漏電、短路
● 能量阻隔——防止電弧放電和熱能失控
● 環境防御——對抗溫度、濕度、化學腐蝕等外界侵蝕
一:四大核心應用場景

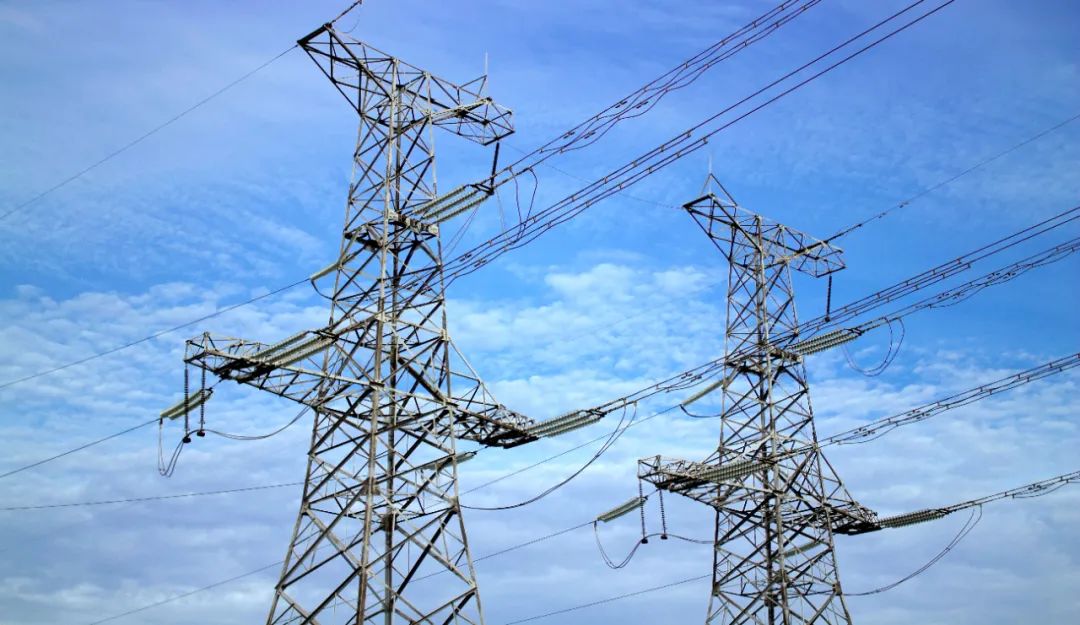

1、電力設備:高壓絕緣子的生死挑戰
● 特高壓輸電線路中,絕緣子需承受百萬伏電壓、極端溫差(-40℃至+80℃)及鹽霧腐蝕。以氧化鋁陶瓷為核心的材料,通過梯度結構設計,使表面電阻率高達10¹?Ω·cm,同時保持抗彎強度>300MPa。
2、電線電纜:城市電網的"血管鎧甲"
● 電力電纜的絕緣層是防止漏電和短路的最后防線。30%的電氣火災源于劣質電纜絕緣老化。優質交聯聚乙烯(XLPE)材料需滿足:工頻耐壓 ≥ 35kV/mm;熱延伸率 ≤ 175%(GB/T 12706)。
3、電子產品:納米涂層的精密防御
● 5G芯片內部導體間距縮至10nm級,原子層沉積(ALD)技術生成的Al?O?薄膜,介電強度達8MV/cm,漏電流<1pA。此類涂層使手機主板短路率從萬分之三降至百萬分之一。
4、新能源:動力電池的"防火墻"
● 采用三層共擠聚烯烴隔膜,閉孔溫度135℃/破膜溫度160℃的設計,可在熱失控前切斷離子通道。最新專利顯示,摻雜陶瓷顆粒的隔膜,耐溫提升至400℃,熱收縮率<2%(國標要求<5%)。
二:電線電纜領域成為不合格絕緣材料的重災區
1、絕緣老化加速
● 劣質PVC材料在70℃環境工作2000小時后,體積電阻率暴跌60%(國標要求衰減<15%),使用壽命嚴重不足。
2、擊穿電壓不足
● 非標電纜耐壓測試僅18kV/mm(標稱值35kV/mm),導致投產即燒毀。
3、阻燃性能失效
● 電纜絕緣層未達UL94 V-0級,燃燒釋放劇毒鹵素氣體。
三:五大關鍵性能檢測
1、耐電壓強度
● 耐電壓強度是指在逐級升壓試驗中試樣承受住的最高電壓,在該電壓水平下,整個時間內試樣不發生擊穿,依據IEC 60243標準,在油浸環境中以500V/s速率升壓直至擊穿,得到的電氣強度試驗結果,能用來檢測由于工藝變更、老化條件或其他制造或環境情況而引起的性能相對于正常值的變化或偏離。
● 頂級絕緣漆的耐電壓強度可達30kV/mm(空氣擊穿強度僅3kV/mm)。
2、體積電阻率
● ASTM D257規定使用三電極系統,施加500V電壓測量10?秒后的電阻值。聚四氟乙烯可達10¹?Ω·cm,是銅的10²?倍。
3、阻燃等級
● UL94 V-0級要求:垂直燃燒10秒內自熄,滴落物不引燃棉花。航空級酚醛樹脂可通過45秒明火考驗。
4、耐候性
● 氙燈老化箱模擬20年戶外暴曬:0.55W/m²@340nm紫外線,循環噴淋,測試黃變指數ΔE<3為合格。
5、機械強度
● 萬能試驗機進行三點彎曲測試(ASTM D790),絕緣材料在設備中常作為支撐、隔離或密封部件(如電纜護套、絕緣子、PCB基板等),需承受安裝、運行中的機械應力(如振動、擠壓、拉伸)。若機械強度不足,材料可能因外力開裂、變形或斷裂,導致絕緣失效,引發短路或漏電如風電葉片用環氧樹脂需滿足彎曲模量≥3.5GPa,應變>4%。

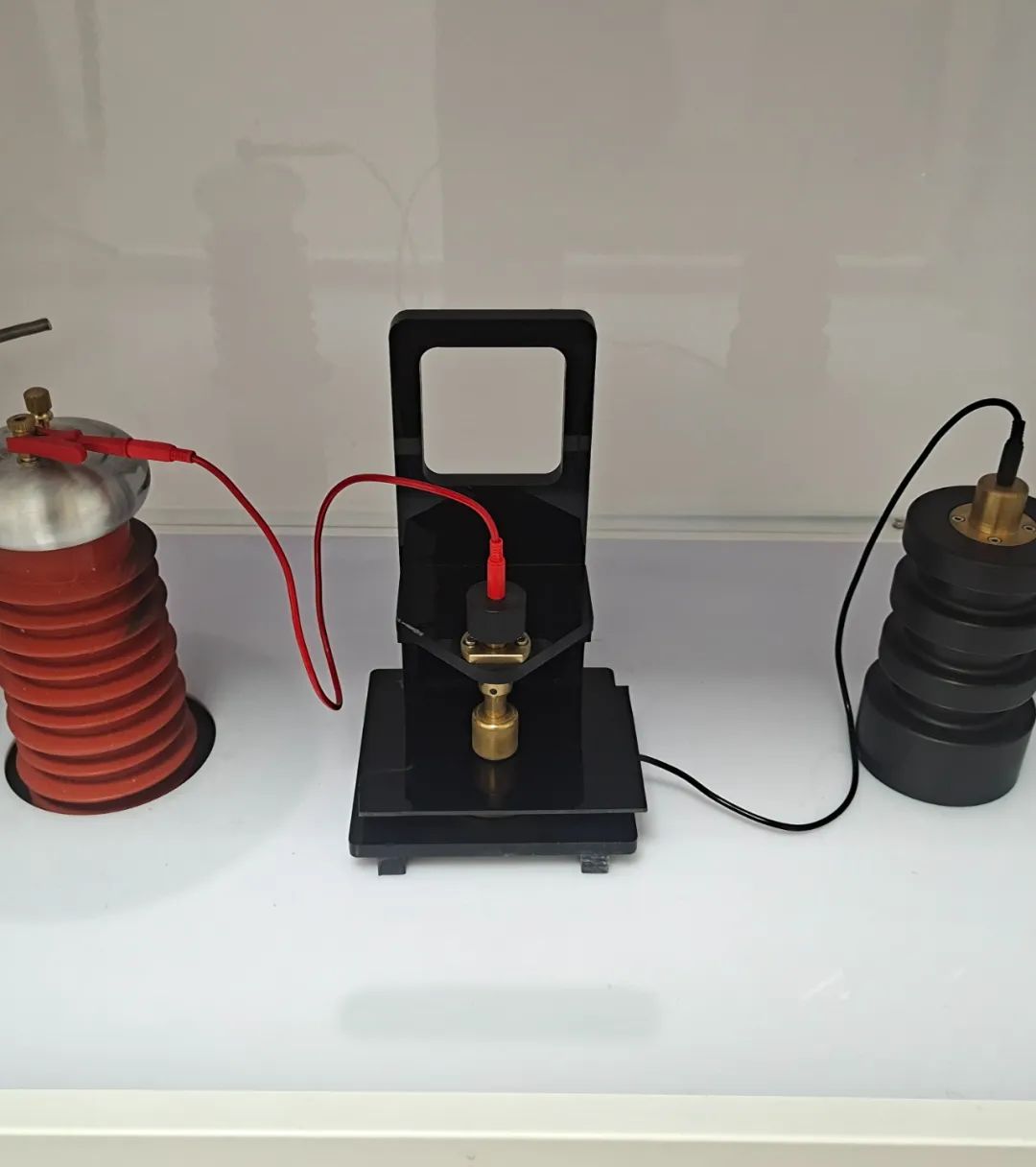

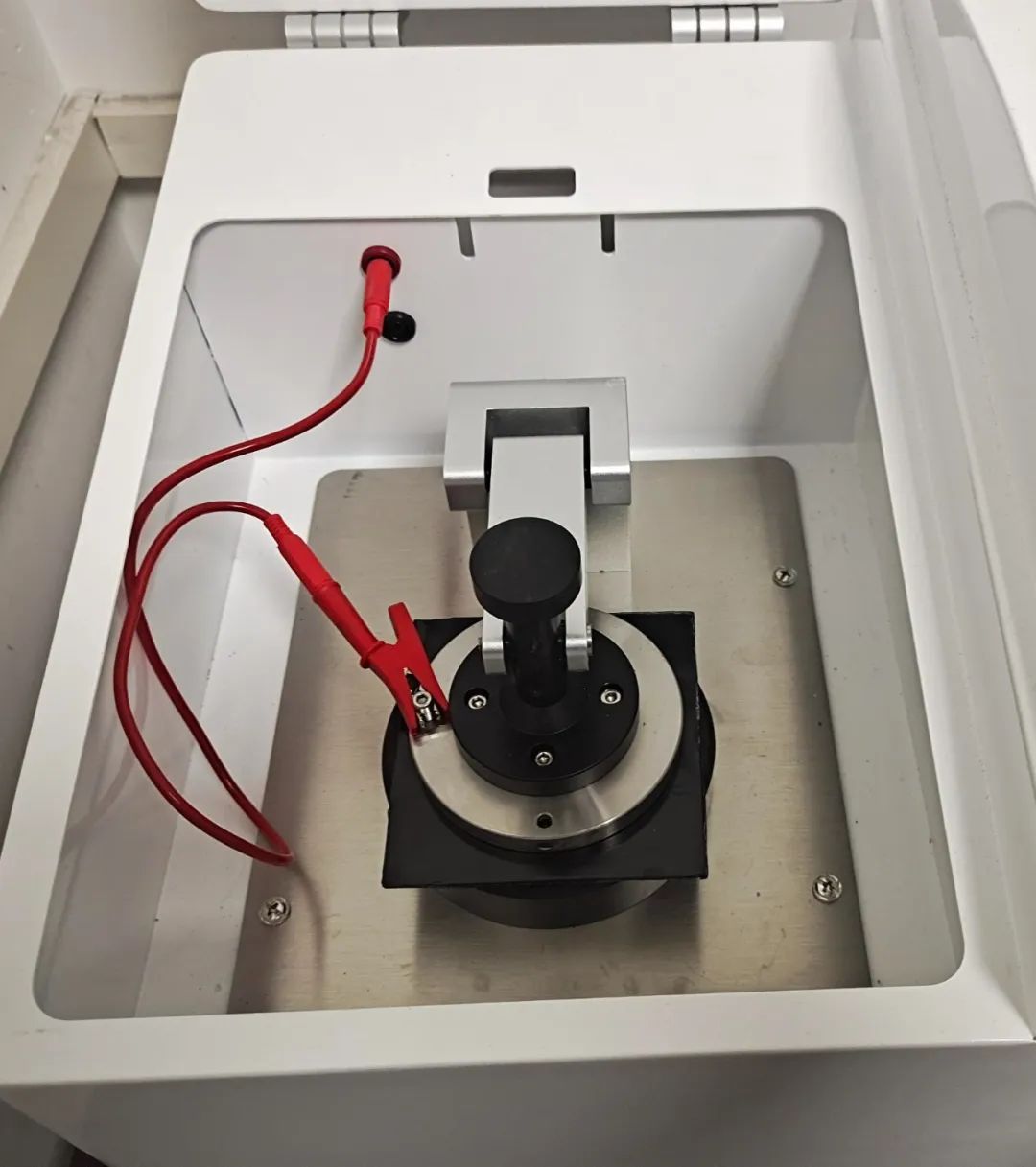

左圖:擊穿電壓測試;右圖:表面電阻測試
選材警示
● CNAS/CMA認證權威檢測報告
● 全項性能數據(非抽檢)
● 明確測試標準版本
