由于環保要求，全球開始進行產品無鉛化的制程，而無鉛化的實施對現有的產品的品質與可靠性產生重大影響，其中一個最重要的問題就是錫須問題。錫須的問題在很早的時候就有提出，不過之前的元件電鍍Sn-Pb，并沒有錫須的問題產生。但從元件電鍍Sn-Pd轉換成Sn、Sn-Bi或Sn-Cu后就衍生出錫須問題。錫須在室溫下會發生生長，過長的錫須會造成線路短路，會導致產品功能的失效。

　　如何有效的解決這個問題呢？唯有了解錫須的成長機制，才能提出改善對策。

　　錫須的定義

　　為了進行檢測，有必要確定晶須的定義：一種自發產生的、有很少分枝的柱形或者圓柱形細絲，是從電鍍產品表面產生的單晶體。

　　錫晶須具有的縱橫比(長/寬)＞2；能夠彎曲旋繞；具有一致的橫截面形狀：而且，在晶須周圍有條紋狀或者環狀。

　　錫須產生的原理

　　錫須成長簡單來說就是一種應力釋放的現象。就現在的研究結果來看，應力的形式簡單可以分為三種應力類型：機械應力、熱應力、化學應力，其中化學應力是造成錫須自發性成長的最重要原因。

　　1、機械應力

　　機械應力的產生通常是外來的，尤其是壓縮性的機械應力，更容易加速錫須的生長。例如連接器與軟性印刷電路板FPC連接時，大部分都是以連接器夾持FPC引腳的方式，此時軟性印刷電路板FPC上的金屬引腳即會收到來自連接器內金屬端子的夾持壓力。很容易發現軟性印刷電路板上金屬pin受壓力的邊緣處發現錫須的現象。

　　2、熱應力

　　熱應力指產品遭受高、低溫度變化時，相結合之兩材料因膨脹系數的不同所產生的壓縮或拉張力。Sn的膨脹系數比Cu高，因此于制程中經常由回流焊后回到室溫時，Sn鍍層實際是承受到Cu底材牽制產生之拉張力，但仍可發現錫須之發生。其原因可能是化學應力之自發性錫須成長應力遠大于熱應力，及鍍層中任何不均勻性造成之局部性壓縮應力。

　　3、化學應力

　　以現今最常見的Cu底材金屬腳為例，化學應力的主要來源，就是Sn和Cu產生介面金屬合金IMC的反應。一般情況，于室溫下Cu原子便會自然地?cái)U(kuò)散進入Sn產生Cu6Sn5介面金屬合金IMC，此介于Sn和Cu之間Cu6Sn5介面金屬合金IMC將形成一股推力，由底部把Sn和Cu產生介金屬的反應于室溫就可以進行，所以此產生介金屬的反應將不斷地發生，也就不斷地提供化學應力，迫使Sn層收到推擠的應力。此時，若Sn表面有氧化層時，便可以阻擋Sn向外延伸的空間，但一旦氧化層有出現裂紋時，Sn便會從縫隙中被推擠而出形成錫須。

　　錫須觀察的試驗方法比較

　　常見的錫須試驗方法是通過環境試驗進行加速模擬，目前做得最多的方法是以下幾種：

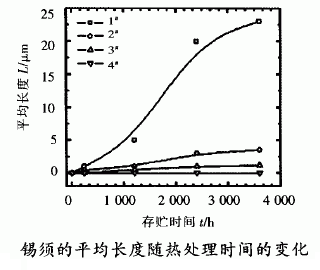

　　1、高溫高濕時錫須生長曲線

　　2、冷熱沖擊時錫須生長曲線

　　3、室溫時錫須生長曲線

　　4、施加縱向壓力時錫須生長曲線

　　從上圖曲線可以看出，高溫高濕是最理想的試驗項目，其次是冷熱沖擊模擬測試。

　　錫須的建議解決方法

　　1、鍍層工藝的改進：在Cu上鍍鎳，鎳上鍍鈀，鈀上鍍金，主要在形成Cu擴散的障礙層，避免Cu直接和Sn經化學反應生成Cu6Sn5介面金屬合金IMC，產生應力。

　　2、鍍較厚的Sn層，厚度約8-12um，如此于表面的Sn面受到下方因Sn、Cu反應傳送而來的應力相對會變小。應力一邊小，相對的Sn表面就比較不容易長錫須。

　　3、于電鍍前后進行退火熱處理，一般退火處理?xiàng)l件可以是150度/1~2小時，退火之目的及效果有消除加工應力，IMC厚度變均勻，防止再結晶或晶粒長大。

　　4、鍍霧面錫，霧面錫表面有較大之晶粒(~5um)(亮錫晶粒~0.2um)，又錫須一般直徑與表面晶粒相近，故雖然鍍霧面錫可能無法阻止錫須成長，但錫須不會很長，比較不容易造成產品的短路失效。

　　錫須的形成受到多種因素的影響，形成機理較復雜。為了有效預防和降低錫須對產品功能的影響，在電子器件的設計和制造過程中，可以與專業的檢測機構合作，以確保錫須問題得到早期的關注和解決。
