在當今科技飛速發展的時代，芯片作為現代信息技術的核心，其性能與質量的把控至關重要。芯片的微觀結構和特性直接影響著各類電子設備的運行效率與穩定性。而先進的檢測設備則是深入探究芯片奧秘、確保芯片品質的關鍵利器。

　　為了更好地滿足半導體行業客戶的需求，CTI華測檢測最新引進FIB及TEM設備，為芯片檢測領域注入了新的活力與可能。

　　Thermo Fisher Helios G5-UX/Thermo Fisher Scios 2

　　雙束聚焦離子束（Dual Beam-FIB）是微納加工中不可或缺的儀器，集成了非常多的功能：

• 離子束（切割、成像）
• 電子束（高分辨成像）
• GIS氣體注入系統（沉積C、W、Pt或者IEE等輔助刻蝕氣體）
• EasyLift納米機械手（制備TEM樣品）
• EDS能譜（檢測物質成分）
• EBSD電子背散射衍射（獲取樣品晶體學信息）等

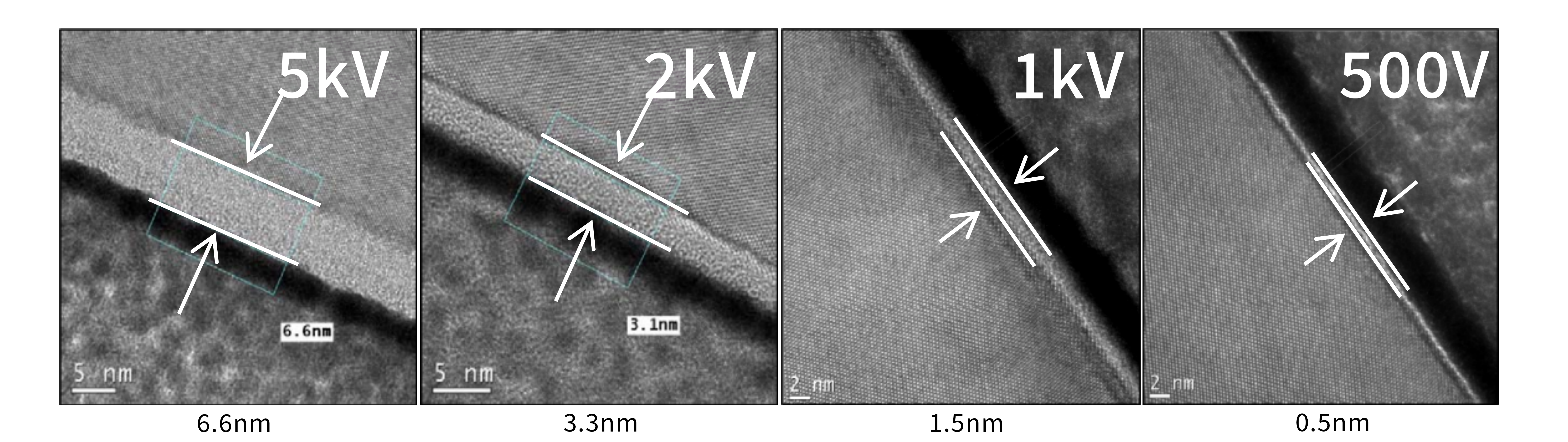

　　其中Helios G5-UX是目前已經量產交付的DB-FIB中最先進的,可以完成目前主流5nm及以下節點制程的分析，獨有的“Phoenix”低電壓離子束可以顯著提高低電壓狀態下的離子束分辨率，同時可以有效減少大束流減薄過程中帶來的損傷，非晶層厚度最薄可以達到大約0.5nm。既可以保證樣品足夠薄（20~30nm），又極大程度上避免了樣品非晶化的風險，使得制備超薄樣品的難度大大降低。

　　同時DB-FIB多功能的特性使得它可以實現半導體及材料分析的多種需求。

注入?yún)^(qū)域的觀察

EDS能譜分析

熱點位置缺陷分析

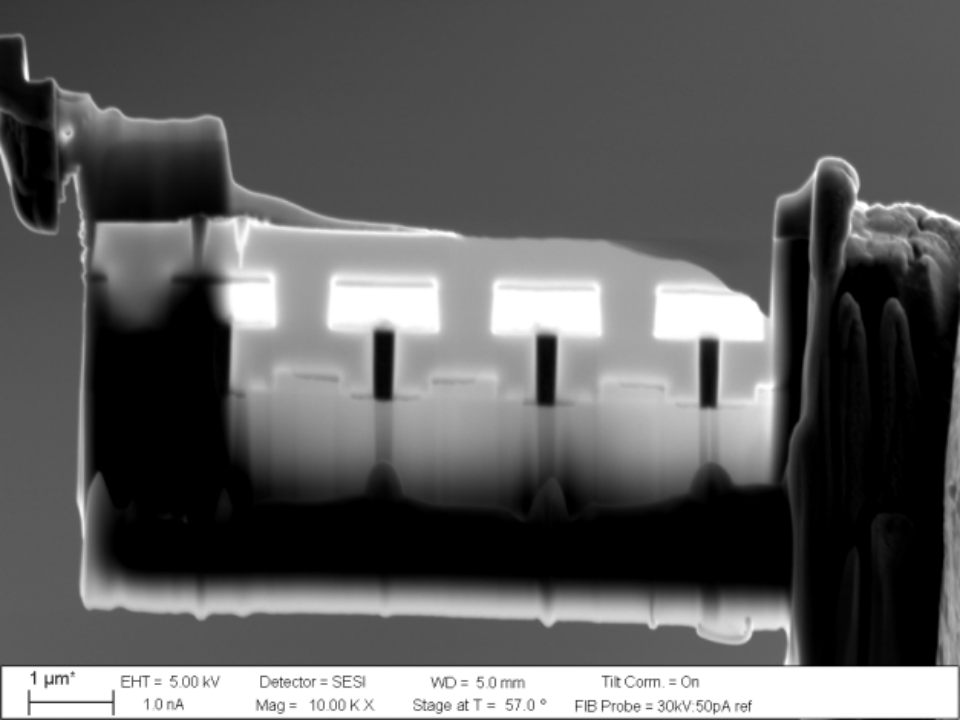

TEM樣品制備

　　Thermo Fisher Talos F200E

　　透射電子顯微鏡(Transmission Electron Microscope)是一個強大的多功能系統，可在半導體器件分析、材料結構分析、細胞生物學、納米技術研究中提供2/3D表征。能夠更好地快速洞察和了解平面二維半導體結構、三維大分子結構、合金的成分及分布情況、晶體生長中缺陷的分布及類型等。融合了快速、多通道、高分辨率STEM成像和TEM成像功能與精確成分分析功能（super-EDX)，可快速、準確地分析材料的結構、成分信息。獲取特定結構的關鍵尺寸，完成客戶對于高時效性、高準確性的需求。

　　主要應用

　　對各種半導體器件及材料樣品進行形貌（如物相分布、粒徑、分散性等）觀察，分析材料晶體結構并在微觀尺度觀察，配合能譜儀對樣品進行成分分析：

　　1）普通（高分辨）透射成像模式：可以用來觀察樣品的形貌和物相分布，高分辨像可以觀察到物質的原子排列，確定材料的晶體結構，觀測相分布、晶體缺陷等;

　　2）電子衍射模式：主要用于物相、晶體結構研究，確定物質組成等，可以對感興趣區域進行選區電子衍射、會聚束電子衍射等;

　　3）掃描透射模式：主要用于形貌及結構的觀察與分析。新型STEM探測器組合系統，可采集DF-S/BF-S/DF-I/HAADF圖像，具有IDPC實時成像技術，根據客戶的不同需求可以選擇合適的襯度突出顯示目標區域的組分；

　　4）Super-X能譜：主要用于材料的化學成分的定性、定量分析，可選擇性對樣品進行點測、線掃、面分布分析，可同時采集STEM和EDX的二維和三維分析信號，實現多維快速化學分析；

　　5）三維重構系統：主要用于三維角度表征材料尺寸、形貌、三維構造及空間分布，可以實現TEM模式的三維重構和和掃描透射(STEM)模式三維重構。


明場像下的FinFET（鰭式場效應晶體管）

鎳基高溫合金析出相形貌及分布

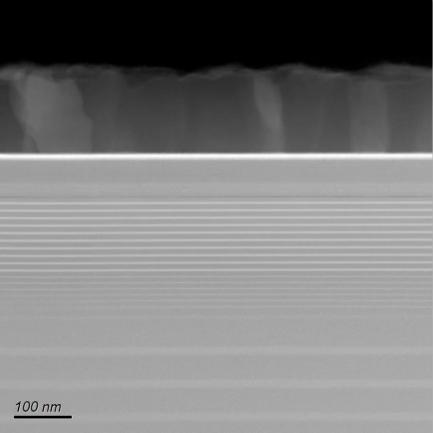

LED芯片中的量子阱結構

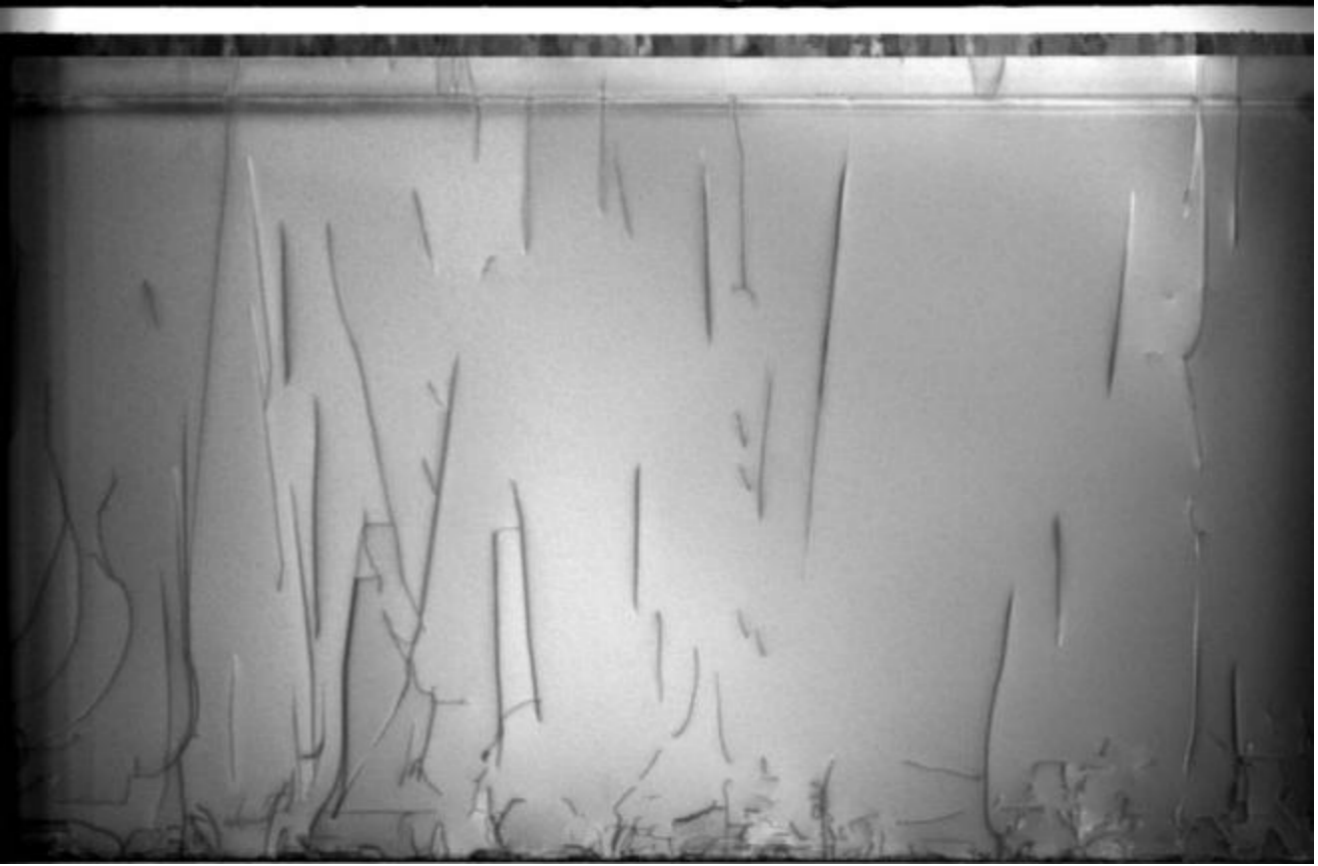

GaN襯底中的位錯

　　CTI芯片半導體檢測服務

　　CTI華測檢測擁有專業的技術團隊，可以根據客戶的產品測試需求，從方案制定、測試硬件設計、硬件制作、測試及驗證等全方位服務，可以為您提供一站式解決方案。

　　CTI華測檢測還可以提供全面的芯片性能檢測、可靠性驗證、失效分析等服務。
