在當今高度發達的電子科技領域，芯片作為電子產品的核心組件，其質量與可靠性直接關乎整個產品的性能表現和市場競爭力。隨著芯片制造工藝的日益復雜和電子產品應用場景的不斷拓展，芯片在從生產完成到最終組裝于PCB板的過程中面臨著諸多挑戰。

　　芯片制造完成后至組裝于PCB板之前的生產、運輸以及儲存階段，芯片易遭受溫度、濕度等多種環境因素的影響。這些因素的綜合作用可能致使芯片在后續組裝過程中出現失效風險，進而影響電子產品的整體性能與可靠性。芯片預處理實驗（Precondition Test）旨在通過對芯片在上述各階段所經歷的典型環境條件及過程進行模擬，依據國際標準JESD22-A113、J-STD-020等，探測潛在失效風險，從而為芯片的質量把控與后續可靠應用提供有效依據。

　　PART 1、實驗流程及操作規范

　　Initial Electrical Test 電氣性能測試

　　此步驟主要運用ATE（自動測試設備）等專業測試手段，對芯片初始的AC、DC等關鍵電氣參數進行全面且精確的測量與確認。基于測試結果，從中精心挑選出符合預設標準、處于PASS的芯片作為后續實驗的樣本，以確保實驗對象具備初始的一致性與合格性。

　　Visual Inspection 外觀檢查

　　光學顯微鏡檢查

　　采用40倍光學顯微鏡對芯片進行外觀目視檢查。檢查人員需仔細觀察芯片表面，重點關注是否存在裂縫、缺損等可能影響芯片結構完整性與性能的外觀破損情況。

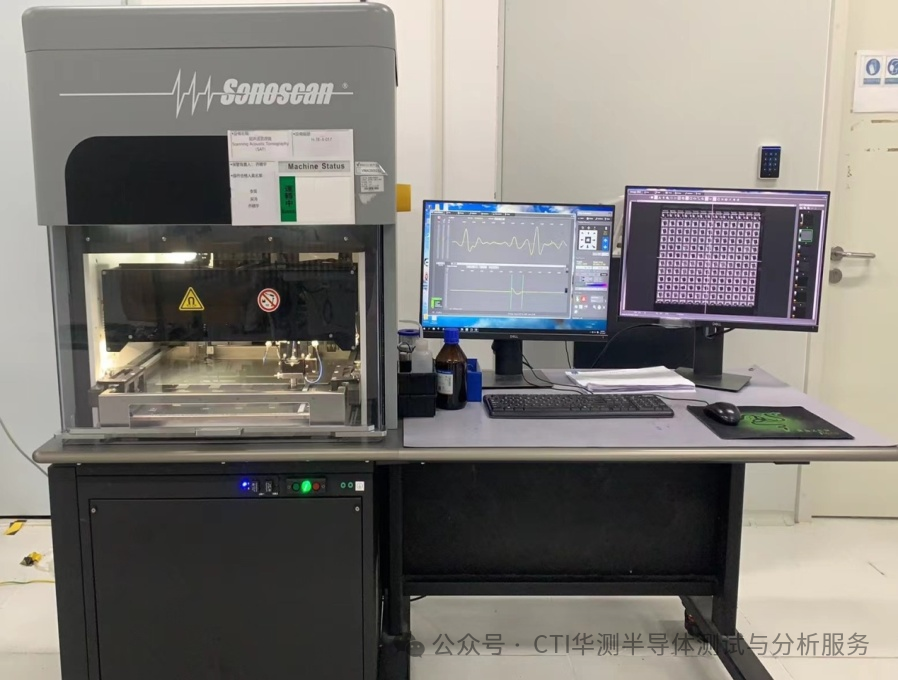

　　聲學顯微鏡掃描

　　在必要時，可利用聲學顯微鏡對芯片進行掃描操作。通過聲學顯微鏡，能夠深入評估芯片界面的初始粘合狀態以及內部結構情況，例如檢測芯片內部是否存在分層、空洞、異物等異?，F(xiàn)象。

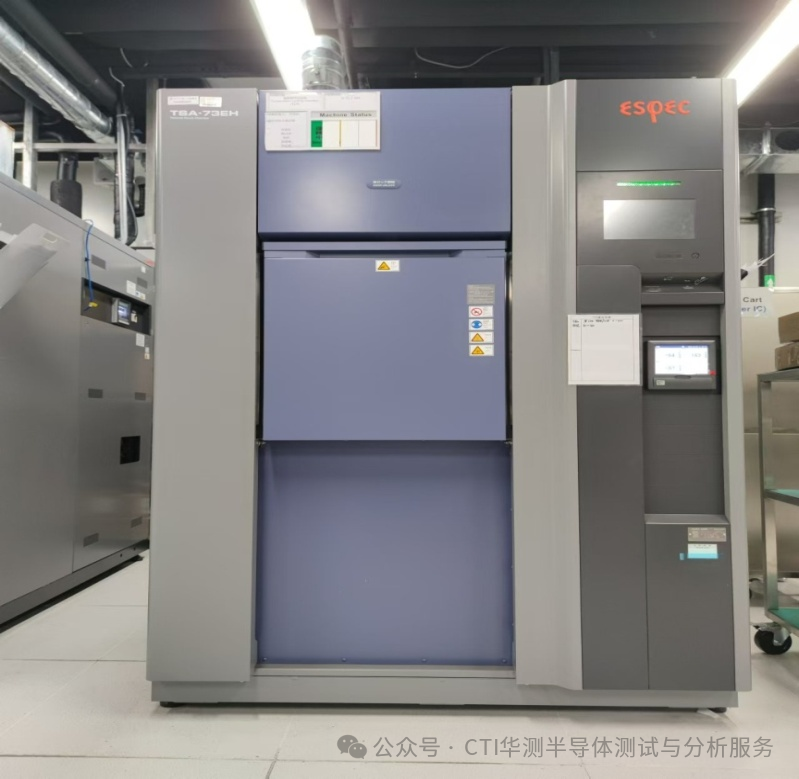

　　Temperature Cycling 溫度循環，可選項目

　　該環節旨在模擬芯片在運輸過程中可能遭遇的高低溫環境變化情況。具體實驗操作要求執行5個溫度循環，循環溫度范圍設定為-40℃（可根據實際需求調整至更低溫度）至60℃（同樣可按需調整至更高溫度）。

　　Bake Out 烘烤

　　為去除芯片產品封裝內可能存在的濕氣，需對芯片樣品進行烘烤處理。烘烤操作應在不低于125℃（允許偏差為+5/-0℃）的溫度條件下持續進行24小時。

　　不過，在實際操作過程中，可根據具體芯片產品的耐溫特性，在確保能有效去除濕氣的前提下，靈活選擇更為適宜的烘烤溫度和時間，以實現最佳的烘烤效果且避免對芯片造成不必要的熱損傷。

　　Moisture Soak 吸潮

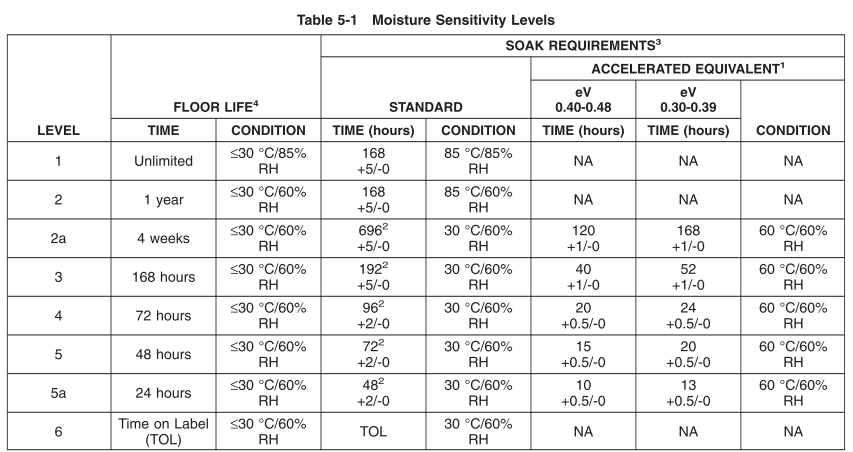

　　在完成烘烤操作后，需在限定時間內及時進行吸潮操作。具體流程為：將芯片小心放置于清潔、干燥的Tray盤中，確保芯片之間相互不碰觸且不重疊，隨后依據J-STD-020標準中Table 5-1所規定的濕敏等級，精準選擇合適的吸潮濕等級對芯片進行吸潮處理。

　　需特別注意的是，吸潮操作必須在烘烤完成后的2小時內啟動并完成，以保證芯片所處濕度環境的連貫性與實驗流程的規范性。

　　Reflow 回流焊

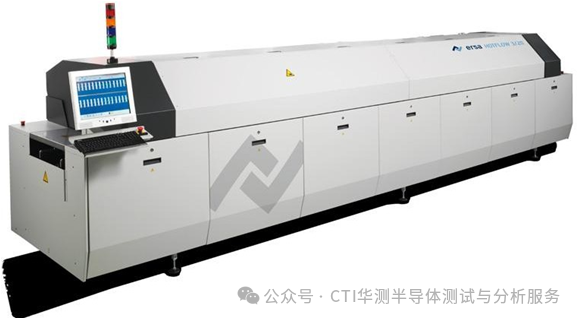

　　通過Reflow設備對芯片進行回流操作，以此模擬芯片在實際組裝到PCB板上時的過程。

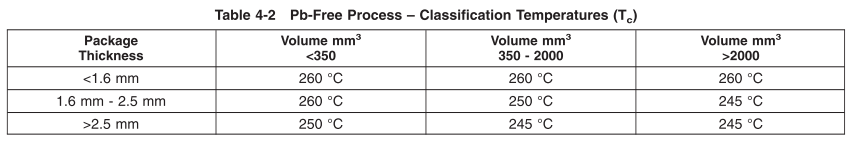

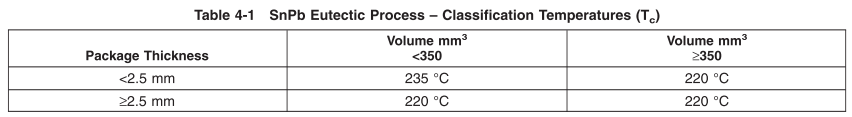

　　根據J-STD-020標準Table 4-1&Table 4-2選擇對應芯片表面溫度。

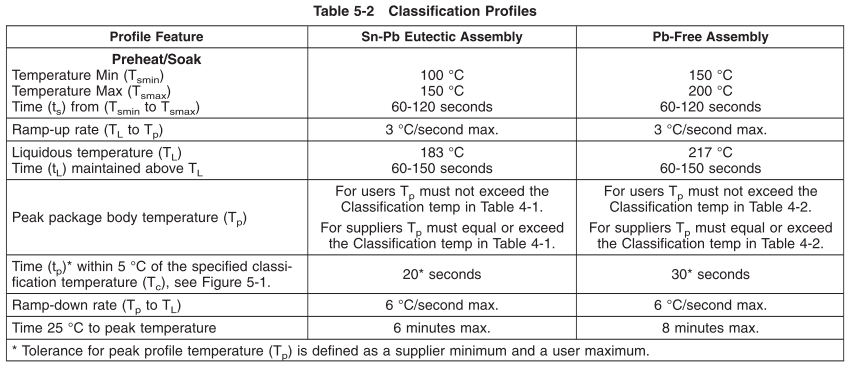

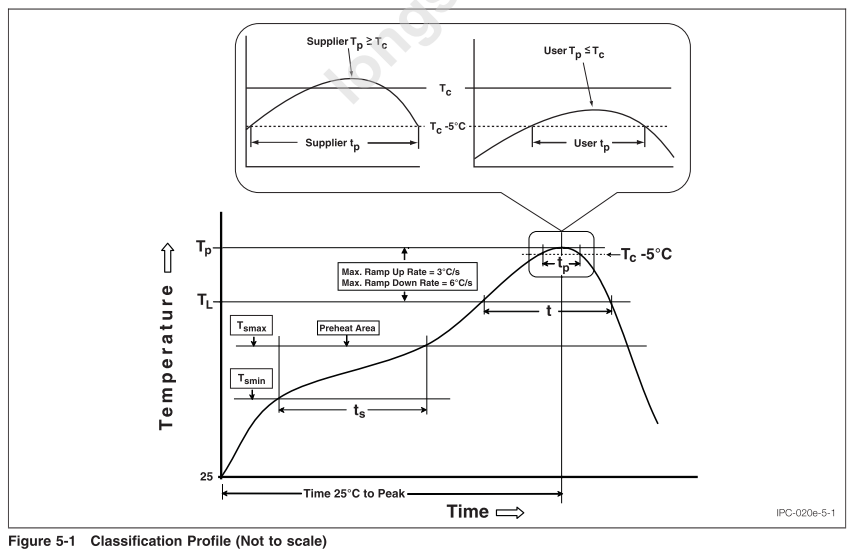

　　規范中Table 5-2&Table 5-1定義Reflow執行要求，需執行3次。

　　Post Reflow Visual Inspection 回流焊后外觀檢查

　　在完成回流操作后，對芯片進行外觀檢查。檢查方式可采用目檢或借助聲學顯微鏡進行檢測。檢查人員需重點關注芯片是否出現外觀破損、內部分層等異?，F(xiàn)象，對比實驗前后差異。

　　Final Electrical Test 最終電氣性能測試

　　通過ATE等測試對比實驗前后數據差異，進而評估芯片是否仍能滿足預期的使用要求，為芯片最終能否投入實際應用提供關鍵的數據支持。

　　PART 2、相關規范要求及服務支持

　　芯片預處理實驗（Precondition Test）是芯片質量控制體系中不可或缺的關鍵環節。整個實驗流程涵蓋了電氣性能測試、外觀檢查、溫度循環、烘烤、吸潮、回流焊、回流焊后外觀檢查以及最終電氣性能測試等多個步驟，每個步驟都具有明確的操作規范和目標，相互關聯且相輔相成。

　　依據JESD47、AEC-Q等行業規范，該實驗為后續一系列封裝實驗奠定了堅實基礎。在實際生產和研發過程中，嚴格執行芯片預處理實驗，有助于芯片制造商提前發現并解決潛在問題，降低生產成本，提高產品良率；對于電子產品制造商而言，選擇經過預處理實驗驗證的芯片，能夠有效減少產品組裝過程中的故障風險，提升產品整體質量和市場競爭力。

　　CTI華測檢測可提供一站式可靠性服務，為芯片預處理實驗及后續檢測提供了專業的技術支持和保障，推動芯片產業朝著高質量、高可靠性的方向不斷發展。
