服務背景
在電動車中有各類高壓電器電子產品，為了考慮電磁屏蔽防護與結構安全性，其外型設計上大部分采用金屬屏蔽外殼，在搭配各類電器電子產品間高隔離特性之高壓屏蔽電纜，進而達到整車低電磁輻射量之目標，因此高壓電纜屏蔽效果好與壞，對整體而言相當重要，有關量測上包括：電纜隔離度量測、轉移阻抗量測、接觸電阻量測。
其相關測試方法如下：
1、EN 50298
2、IEC 62153-4-6 Line Injection Method
3、ISO 62153-4-5 Absorbing Clamp Method
4、GB/T 37133
我司也可以執行汽車電器電子產品隔離度測試，其高壓電子產品在執行高壓控制和系統感測上，是透過低壓電路來執行上述功能，因此電動汽車上同一個高壓電器電子產品，同時間存在高壓、低壓電路，設計要求上低壓電路必須與高壓電路之間保持高的隔離度要求
場地介紹
CTI華測電子科技事業部2017年于寧波成立汽車電子檢測實驗室，2019年于昆山擴大建構測試能量更完備的汽車電子零部件檢測實驗室，并已于2020年初取得CNAS資質，實驗室采用全新設計及材質，可提供以下獨特優質測試環境:
1、U型設計方便叉車及大宗樣品進出，提高待測物在實驗室的流轉速度，叉車均可直接開進實驗室，方便新能源電池包等大重量待測物測試
2、采用電動滑軌門和升降平臺，地板可承重3000 公斤/平方米。
3、地板采用高耐蝕性熱浸鍍鋅-鋁-鎂合金鋼板(ZAM板)鋪設。具有優異的耐蝕性、耐刮痕性。
4、配有1000V/400A及1000V/200A配電柜，可供新能源樣品和負載測試供電。
5、采用進口優質鐵氧體和吸波棉，具有良好的防火性能、不易變形，斷裂。
6、循環冷卻水可直接設定溫度，方便新能源樣品和負載散熱。
7、場地配備3m*2.5m測試桌承重達1000kg，方便大尺寸新能源產品測試。
8、手持式發射機抗擾度測試配備多種單點測試天線，亦可可針對單個頻點進行測試。
9、測試治具安全可靠且靈敏度高，定制化可升降天線夾具方便操作、移動及收納。
10、控制室配備高清顯示器，可以實時監控暗室情況，安裝高清攝像頭及語音交互系統，在調試時，,客戶可以直接與工程師交流，并根據實時數據進行整改。
華測汽車電子零部件檢測實驗室，服務范疇涵蓋傳統汽車、新能源汽車零部件檢測，軌道交通檢測以及提供客戶全新的測試環境及全面性的領先技術支持及優質服務，協助客戶加速產品進入市場的絕佳時機。
其他服務內容
|
測試類別 |
測試項目 |
測試參考標準 |
|
EMI(電磁干擾) |
電磁輻射發射 |
CISPR 25, GB/T 18655 |
|
電磁傳導發射 |
CISPR 25, GB/T 18655 |
|
|
傳導瞬態發射 |
ISO 7637-2,GB/T 21437.2 |
|
|
EMS(電磁抗干擾) |
瞬態抗擾(電源線) |
ISO 7637-2,GB/T 21437.2 |
|
瞬態抗擾(信號線) |
ISO 76373,GB/T 21437.3 |
|
|
輻射抗擾度-RI |
ISO 11452-2,GB/T 33014.2 |
|
|
橫電磁波（TEM）小室法 |
ISO 11452-3,GB/T 33014.3 |
|
|
大電流注入-BCI |
ISO 11452-4,GB/T 33014.4 |
|
|
帶狀線抗擾度 |
ISO 11452-5,GB/T 33014.5 |
|
|
低頻磁場抗擾度 |
ISO 11452-8 |
|
|
手持式發射機抗擾度 |
ISO 11452-9 |
|
|
靜電放電抗擾度 |
ISO 10605,GB/T 19951 |
|
|
電氣及電子設備電氣負荷 |
ISO 16750-2,GB/T 28046.2 |
其他測試能力
|
測試項目 |
昆山 |
寧波 |
|
Conducted emissions |
20Hz ~ 320MHz |
20Hz ~ 320MHz |
|
Radiated emissions |
1Hz ~ 6GHz |
1Hz ~ 6GHz |
|
Absorber-lined shielded enclosure |
80MHz ~ 200MHz (200V/m) 200MHz ~ 6GHz (200V/m) Radar pulse 1.2GHz ~1.4GHz/2.7GHz~3.1GHz(600V/m) |
80MHz ~ 200MHz (100V/m，200V/m) 200MHz ~ 6GHz (200V/m) Radar pulse 1.2GHz ~1.4GHz/2.7GHz~3.1GHz(600V/m) |
|
Bulk current injection |
100kHz ~ 1GHz (200mA) |
100kHz ~ 1GHz (200mA) |
|
TEM CELL |
10kHz ~ 200MHz (200V/m) |
/ |
|
stripline |
10kHz ~ 1GHz (200V/m) |
/ |
|
Immunity to magnetic fields |
0Hz ~ 1MHz (DC 3000 A/m & level 4) |
0Hz ~ 1MHz (DC 3000 A/m & level 4) |
|
Portable transmitters |
26MHz ~ 6GHz (20W max) |
26MHz ~ 6GHz (20W max) |
|
Voltage transient emissions test |
ISO 7637-2 2011 |
ISO 7637-2 2011 |
|
Transient immunity test（supply lines） |
Pulse 1 ~ 7（100A） |
Pulse 1 ~ 7（100A） |
|
Transient immunity test（signal lines） |
ICC、CCC、DCC |
ICC、CCC、DCC |
|
Electrical loads |
ISO 16750-2、VW80000、LV124、GW 3172 |
ISO 16750-2、VW80000、LV124、GW 3172 |
|
Electrostatic discharge |
±30KV |
±30KV |

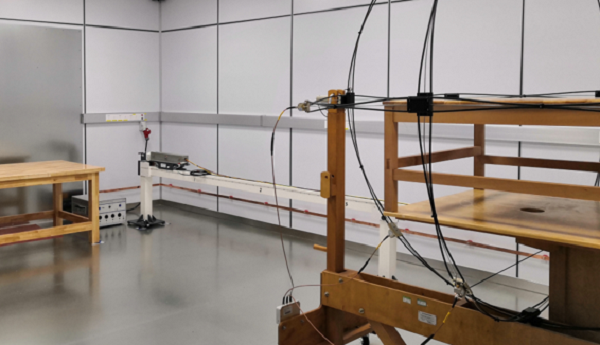

場地實況
