?      什么是傳輸線脈沖測試

　　傳輸線脈沖測試（TLP）測試是一種用于評估ESD（靜電放電）保護裝置的高度專業的方法。

　　基本原理是利用脈沖電流模擬ESD事件，以測量器件在不同應力條件下的電壓和電流響應。通過TLP測試，我們可以獲取器件的IV（電流-電壓）特性曲線，這對于理解器件的動態響應以及評估其在ESD事件下的性能至關重要。

?      傳輸線脈沖測試

　　1.優勢

　　TLP測試的關鍵優勢之一是其高電流脈沖能力，與傳統的ESD測試相比，TLP測試可以生成高達幾安培的脈沖電流，能夠提供更真實的ESD事件模擬。這種高電流脈沖更接近于實際ESD事件中的電流水平，對于評估器件在ESD事件中的真實響應至關重要。

　　在TLP測試中，二次擊穿電流（It2）是一個重要的參數。It2代表了器件能夠承受的最大ESD電流。一旦ESD電流超過了It2，器件就可能會損壞，從而導致永久性失效。因此，準確測量和理解It2對于評估器件的ESD保護性能至關重要。

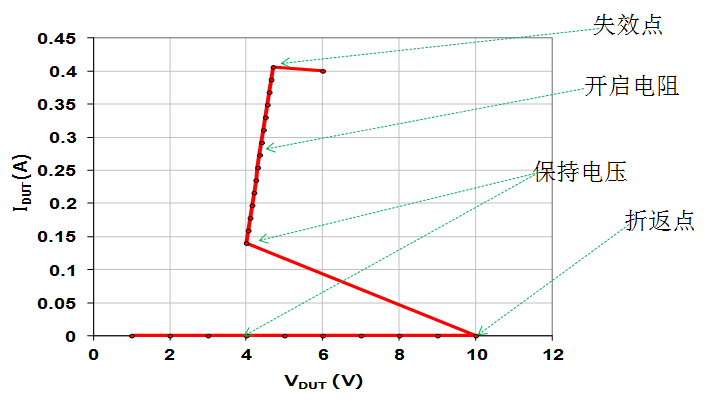

　　除了It2之外，TLP測試還提供了其他重要的信息，例如器件的開啟特性、急變返回特性和保持特性。這些信息反映了器件在ESD事件中的動態響應和穩定性，對于評估器件的全面性能至關重要。

　　2.TLP設備原理

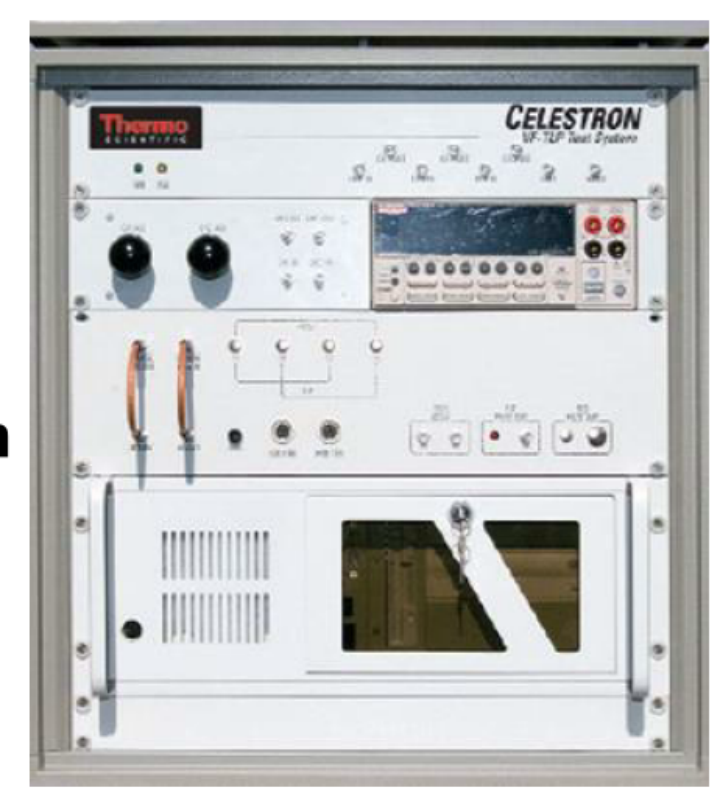

　　3.TLP設備

　　4.TLP設備規格

　　Thermo ScientificTM Celestron

　　Pulse voltage：0V—±2000v,in 0.2V/step

　　Pulse current：Maximum 40A

　　Pulse width：Fixed at 100nsec

　　Pulse rise time：10nsec

　　Leakage measurement：50 pA
