人體或帶電物體在向敏感的電子器件放電時，會導致器件發生故障，嚴重影響汽車電子產品的正常工作，甚至導致其損壞，進行車載ESD靜電測試對于確保汽車電子產品的可靠性和耐久性至關重要。

　　01、AEC-Q101要求器件進行的兩種ESD測試

• 人體放電模式(Human-Body Model,HBM)AEC Q101-001

　　模擬因人體在地上走動磨擦或其他因素，在人體上已累積了靜電，當此人去碰觸器件引腳時，人體上的靜電瞬間產生的電流可能造成損毀。

• 元件充電模式(Charged-Device Model,CDM)AEC Q101-005

　　器件因磨擦或感應等因素而在內部累積靜電,此帶有靜電的器件在作業過程中，其引腳碰觸到接地導體時,內部的靜電便會經由接腳流出而造成放電現象。

　　02、試驗條件

　　HBM和CDM模式要求分別測試30個器件，將樣本量分為三個樣品組，應按照下圖的測試流程圖，在應力電壓水平下對每個樣本組施加應力，每個應力電壓水平測試十個器件。

　　HBM

　　CDM

　　03、失效標準

　　ESD測試后，器件不符合以下任何標準，則該器件將被定義為失效。

　　器件特定關鍵參數超過了的允許偏移值，如：

　　器件初始和最終電氣驗證參數不再符合用戶器件規范的要求。

　　04、試驗設備

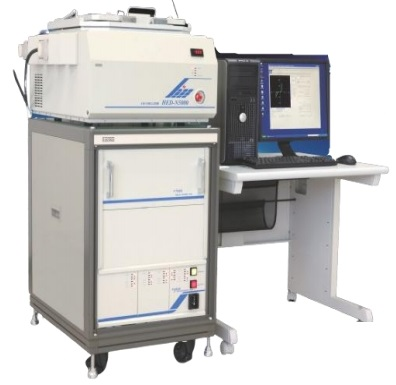

　　HANWA/C5000

HANWA/N5000
